Комплект шестерён ГРМ JING для мотоцикла Днепр МТ

Комплект шестерён ГРМ JING для мотоцикла Днепр МТ

Комплект предназначен для зубчатого привода газораспределительного механизма четырёхтактного двигателя 650 см³ мотоцикла Днепр МТ. В него входят две сопряжённые детали — малая и большая шестерни. Малая устанавливается со стороны коленчатого вала, а большая приводит распределительный вал. Вместе они поддерживают заданную взаимосвязь вращения валов, от которой зависит своевременное открытие и закрытие клапанов.

Это моторные шестерни, а не детали коробки передач или редуктора мотоблока. Они работают в передней части двигателя под крышкой привода ГРМ. Комплект применяют при ремонте двигателя, когда зубчатая пара изношена, повреждена либо не обеспечивает нормальное зацепление. Замена обеих сопряжённых шестерён позволяет собрать привод из деталей одной пары и не оставлять новую шестерню работать по изношенному профилю старой.

Конструкция и назначение

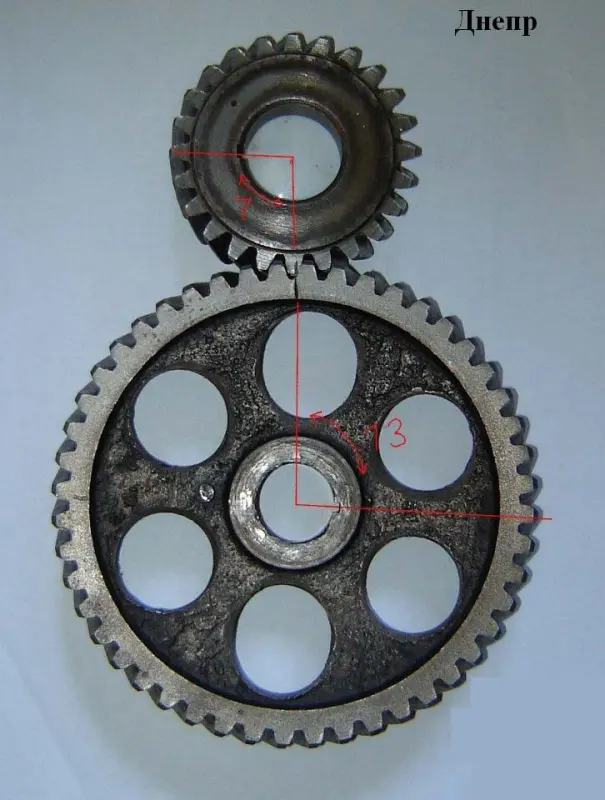

Большая шестерня выполнена в виде диска с шестью крупными разгрузочными отверстиями и центральной посадочной частью. Малая шестерня имеет центральное отверстие и наружный зубчатый венец. Такое исполнение соответствует компоновке привода распределительного вала двигателя Днепр МТ: вращение от коленчатого вала передаётся непосредственно через зацепление двух зубчатых колёс.

Исправная пара должна вращаться без закусывания, ударов и чрезмерного бокового люфта. Изношенные или повреждённые зубья могут сопровождаться стуком либо резким механическим шумом со стороны передней крышки двигателя. При разборке оценивают не только состояние венцов, но также посадки на валах, шпоночные соединения и осевой ход сопряжённых деталей. Причину шума определяют до установки новых запчастей: похожие признаки способны возникать из-за состояния валов, посадочных мест или других компонентов привода.

Что сверить перед выбором

• Модель и двигатель: комплект рассчитан на мотоциклы семейства Днепр МТ с четырёхтактным двигателем объёмом 650 см³.
• Состав пары: в комплект входят большая и малая шестерни; обе детали следует сопоставить со снятым комплектом.
• Зубчатые венцы: сравнивают количество зубьев, их профиль, ширину и взаимное зацепление.
• Посадочные части: проверяют диаметры центральных отверстий, форму шпоночных пазов, толщину ступиц и расположение рабочих плоскостей.
• Исполнение двигателя: перед заказом учитывают фактическую модификацию установленного мотора, особенно если мотоцикл ранее ремонтировали или собирали из деталей разных серий.

Сравнение проводят по обеим старым шестерням, поскольку совпадение только внешнего диаметра большой детали не подтверждает пригодность всей пары. Зубья должны входить в зацепление с предусмотренным для двигателя зазором, а посадки — соответствовать валам без перекоса. Точные монтажные допуски берут из руководства по ремонту конкретной модификации двигателя.

Установка и проверка после сборки

Для снятия шестерён применяют подходящий съёмник, чтобы не повредить валы и посадочные поверхности. Запрессовку выполняют по технологии ремонта двигателя, передавая усилие на предназначенную для этого часть ступицы. Удары по зубчатому венцу недопустимы: повреждение кромок нарушает контакт пары и создаёт источник дальнейшего износа.

При сборке необходимо выставить правильное взаимное угловое положение коленчатого и распределительного валов согласно установочным обозначениям и инструкции двигателя Днепр МТ. Ошибка в положении шестерён изменяет фазы газораспределения. До закрытия передней крышки проверяют свободу вращения, равномерность контакта зубьев, отсутствие заеданий и корректность фиксации на шпонках. После завершения ремонта выполняют контрольную прокрутку двигателя и предусмотренные регламентом регулировки клапанного механизма.

Комплект JING подходит для планового восстановления зубчатого привода ГРМ и ремонта после обнаружения износа, сколов или ненормального шума шестерён. Тщательная сверка посадок и профессиональная установка особенно важны для этой детали: её работа напрямую определяет согласованное вращение коленчатого и распределительного валов.
