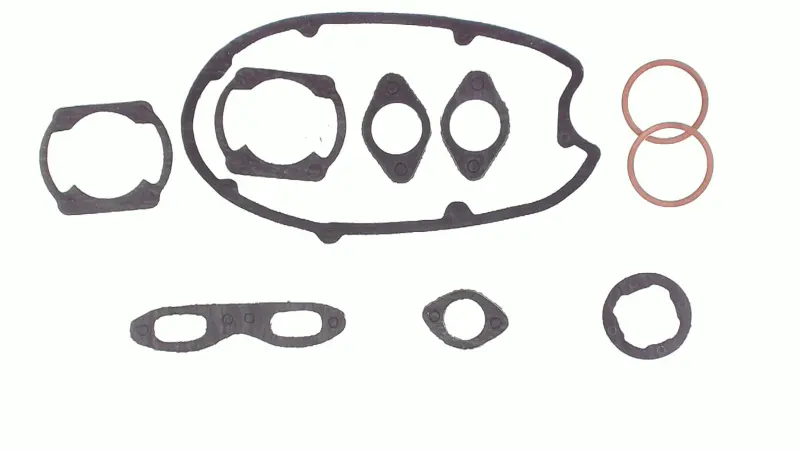

Набор прокладок двигателя ИЖ Юпитер JING, паронит и медь

Набор прокладок двигателя ИЖ Юпитер JING

Комплект предназначен для уплотнения разъёмных соединений двигателя мотоцикла ИЖ Юпитер при ремонте, разборке и последующей сборке. Прокладки располагаются между сопрягаемыми деталями, заполняют небольшие неровности плоскостей и помогают исключить утечки через стыки. Набор объединяет фигурные паронитовые прокладки разных контуров и медные кольца, поэтому необходимые уплотнения можно подготовить к обслуживанию двигателя одним комплектом.

Исполнение из паронита и меди соответствует назначению деталей, устанавливаемых в разных по форме и условиям работы соединениях. Фигурные прокладки имеют отверстия и вырезы под соответствующие каналы и крепёжные точки, а кольца рассчитаны на круглые посадочные места. Их нельзя переставлять произвольно: каждой детали в наборе соответствует определённый контур соединения. Перед установкой прокладку прикладывают к месту монтажа без фиксации и проверяют совпадение внешнего контура, отверстий и внутренних проходов.

Когда комплект нужен при ремонте

Новые прокладки подготавливают при вскрытии двигателя, снятии крышек или разъединении деталей, между которыми находилось уплотнение. Ранее обжатая прокладка может сохранить следы посадочной плоскости, получить надрыв при демонтаже либо потерять исходную форму. Повторная установка такой детали повышает риск неплотного стыка. Поводом проверить уплотнения также служат следы подтекания, замасливание по линии соединения, повреждённые края или заметное выдавливание материала наружу.

• Назначение: герметизация разъёмных соединений двигателя ИЖ Юпитер.
• Тип товара: комплект фигурных прокладок и уплотнительных колец.
• Материалы исполнения: паронит и медь.
• Производитель: JING.
• Сценарий применения: сборка двигателя после обслуживания или ремонта с разъединением уплотняемых деталей.

Как правильно подобрать набор

Обозначение ИЖ Юпитер охватывает несколько модификаций мотоцикла, поэтому до покупки необходимо проверить исполнение установленного двигателя. Основными ориентирами служат конфигурация старых прокладок, очертания посадочных плоскостей, количество крепёжных отверстий и расположение каналов. Сравнивать следует весь комплект, а не только самую крупную прокладку: различие одного небольшого отверстия или внутреннего выреза может сделать отдельную деталь неподходящей. Этот набор не следует выбирать для двигателя ИЖ Планета только по внешнему сходству — это другая товарная позиция.

Подготовка и установка

Перед сборкой с обеих сопрягаемых поверхностей удаляют остатки прежнего уплотнения и загрязнения, не повреждая плоскости. Места прилегания проверяют на задиры и фрагменты старого материала. Новую прокладку укладывают без перекоса, совмещая все отверстия; растягивать её, подрезать края или пробивать дополнительные проходы не нужно. Медные кольца устанавливают только в соответствующие круглые посадочные места. Крепёж затягивают равномерно, в последовательности и с усилием, предусмотренными руководством по ремонту конкретной модификации двигателя.

После сборки полезно осмотреть линии соединений во время первого запуска и после непродолжительной работы двигателя. На стыках не должно появляться свежих следов масла или топливной смеси. Правильный подбор по контуру и аккуратная подготовка плоскостей позволяют комплекту выполнить его основную задачу — восстановить плотность разобранных соединений без использования повреждённых старых прокладок.
