Комплект указателей поворота ИЖ Орион JING, прямоугольные, 4 шт.

Прямоугольные указатели поворота JING для ИЖ Орион

Комплект предназначен для оснащения или восстановления световой сигнализации мотоцикла ИЖ Орион. Четыре указателя позволяют установить одинаковые по форме фонари спереди и сзади, чтобы обозначать выбранное водителем направление маневра. Такой набор подходит для комплексной замены поврежденных, потускневших либо разнородных поворотников, когда требуется привести все четыре позиции к одному исполнению.

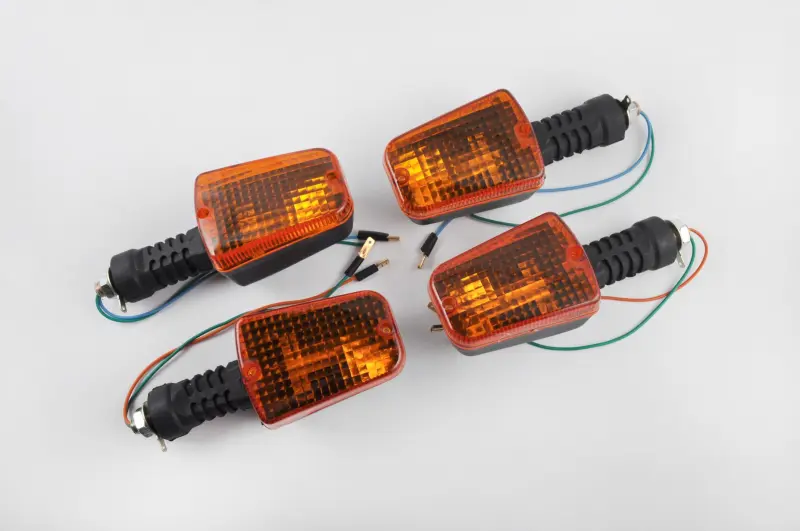

Каждый указатель выполнен с прямоугольным оранжевым рассеивателем и черным ребристым основанием на выступающей ножке. От корпуса выведены провода для подключения к бортовой проводке мотоцикла. Указатели работают совместно с установленными на технике реле-прерывателем и рулевым переключателем: после включения соответствующей стороны они формируют мигающий световой сигнал. Комплект относится к традиционной мотооптике для отечественных мотоциклов и рассчитан на размещение в штатных зонах передней и задней части.

Конструкция и назначение

• Четыре фонаря в наборе: комплект закрывает передние и задние точки установки без подбора отдельных корпусов разной формы.
• Оранжевые прямоугольные рассеиватели: формируют узнаваемый световой сигнал и сохраняют единый внешний вид мотоцикла.
• Выступающие ребристые ножки: отделяют световую часть от места крепления и помогают расположить рассеиватели за габаритами соседних деталей.
• Отдельные проводные выводы: обеспечивают подключение каждого указателя к соответствующей стороне проводки.

Что проверить при выборе

Название модели является основным ориентиром, но перед заказом необходимо сопоставить комплект с фактической конфигурацией конкретного мотоцикла. На ИЖ разных лет выпуска, восстановленной технике и машинах после переделок могут стоять иные кронштейны, крепеж или разъемы. Сравните с демонтированными фонарями форму и размер посадочного места, способ фиксации ножки, доступную глубину возле кронштейна, длину проводных выводов и тип наконечников. Отдельно уточните напряжение бортовой сети и параметры применяемых ламп: эти значения должны соответствовать реле-прерывателю и остальному световому оборудованию.

Если заменяется только часть фонарей, следует учитывать не только посадку, но и электрическую нагрузку. Лампы с отличающейся мощностью способны изменить частоту мигания, поэтому предпочтительно устанавливать согласованный комплект и проверять работу обеих сторон после подключения. При сохранении старых соединений осмотрите клеммы, изоляцию и участки проводов возле креплений. Окисленный контакт, надломленная жила или замыкание на корпус могут вызвать нестабильное мигание даже при исправных указателях.

Установка и проверка

Перед монтажом отключают питание мотоцикла, демонтируют старые фонари и очищают посадочные места. Новые указатели фиксируют без перекоса: рассеиватели должны быть ориентированы наружу, не закрываться облицовкой, багажником или другими деталями и не касаться горячих либо подвижных частей. Провода прокладывают с запасом на поворот руля и работу подвески, защищают от перетирания и закрепляют вдали от острых кромок. Соединения выполняют по схеме конкретного мотоцикла, поскольку назначение и цвет проводов после прежних ремонтов могут отличаться.

После сборки последовательно проверьте левую и правую стороны, одинаковую частоту мигания переднего и заднего фонаря, устойчивость контакта при повороте руля и отсутствие натяжения проводов. Крепеж рекомендуется повторно осмотреть после первой поездки. Комплект JING на четыре позиции удобен для планового восстановления ИЖ Орион и полной замены старых прямоугольных указателей, если совпадают посадка, подключение и параметры световой системы.
