Стоп-сигнал в сборе для мотоцикла Минск JING

Стоп-сигнал в сборе для мотоцикла Минск JING

Задний световой прибор предназначен для обозначения торможения мотоцикла и замены поврежденного штатного фонаря. Исполнение в сборе удобно при ремонте, когда треснул рассеиватель, деформировано основание, ослабло соединение частей корпуса или старый прибор уже нельзя надежно закрепить. Каталожная применяемость этой версии — двухтактные мотоциклы Минск с двигателем 125 см³. Поскольку в семействе Минск встречаются разные годы выпуска и варианты электрооборудования, перед установкой необходимо проверить конструкцию конкретного мотоцикла.

Конструкция и назначение

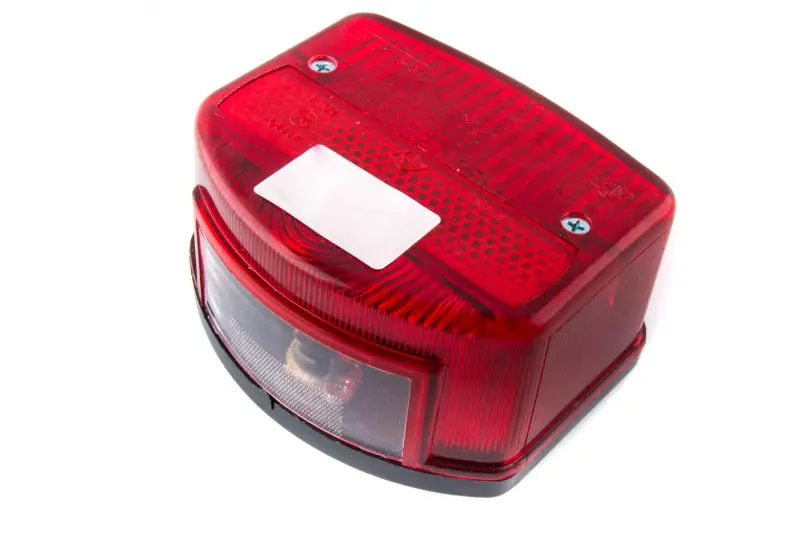

Фонарь выполнен в компактном корпусе с красным основным рассеивателем, прозрачным нижним сектором и черным основанием. На верхней части расположены два винта, а собранная конструкция позволяет менять наружный световой прибор целиком, не подбирая отдельное стекло к изношенному основанию. Стоп-сигнал устанавливается сзади и подключается к штатной проводке: при срабатывании предусмотренного мотоциклом выключателя он сообщает следующим участникам движения о торможении. Прозрачный нижний сектор является заметным ориентиром при сравнении формы и направления установки с прежним фонарем.

Что проверить при подборе

Обозначения «Минск» и JING подтверждают назначение позиции, однако для уверенного выбора одного названия модели недостаточно. Снятый фонарь лучше использовать как образец: сравнить габаритный контур, изгиб корпуса, форму черного основания, положение крепежных точек и направление прозрачного сектора. Отдельно проверяют способ присоединения проводов, количество и назначение контактов, расположение кабельного выхода, тип источника света и напряжение бортовой системы. Эти параметры должны соответствовать штатной схеме конкретной модификации.

• Назначение: задняя световая индикация торможения мотоцикла.
• Применяемость: двухтактные мотоциклы Минск объемом 125 см³.
• Исполнение: фонарь поставляется как собранная корпусная деталь, а не только отдельный рассеиватель.
• Наружные признаки: красная основная часть, прозрачный нижний сектор и черное основание.
• Критерии сравнения: форма корпуса, крепления, контакты, кабельный выход и параметры штатного электрооборудования.

Замена и проверка после монтажа

Перед заменой полезно определить причину неисправности. Если корпус и рассеиватель целы, отсутствие света может быть связано с источником света, контактами, выключателем тормоза или проводкой. Полная замена оправдана при трещинах, помутнении или механическом повреждении наружных частей, нарушении крепления и дефектах основания. Работы выполняют при отключенном питании. Корпус устанавливают без перекоса, крепеж затягивают равномерно, не создавая лишней нагрузки на рассеиватель. Провода укладывают без натяжения и защищают от касания острых кромок, горячих деталей и подвижных частей мотоцикла.

После подключения необходимо проверить устойчивое включение стоп-сигнала всеми органами торможения, предусмотренными штатной конструкцией, а также отсутствие мерцания при легком перемещении жгута. Фонарь должен держаться неподвижно, не задевать соседние детали и сохранять правильную ориентацию. Если форма основания, крепеж или подключение отличаются от снятой детали, устанавливать прибор с усилием или переделывать корпус не следует — сначала нужно уточнить соответствие конкретной версии мотоцикла.
