Корзина сцепления Карпаты в сборе, лепестковая JING

Корзина сцепления для мопеда Карпаты

Лепестковая корзина сцепления JING в сборе предназначена для ремонта трансмиссии мопеда Карпаты. Она удерживает и направляет детали сцепления, участвующие в передаче крутящего момента от двигателя к коробке передач. При нажатии рычага сцепление размыкается, позволяя переключить передачу или остановиться без остановки двигателя; после отпускания рычага передача вращения восстанавливается.

Такая деталь требуется при восстановлении мопеда, капитальном обслуживании двигателя или замене изношенной корзины. Исправная геометрия корзины важна для свободного перемещения сопряженных деталей и правильной работы пакета дисков. Поводом для проверки становятся пробуксовка под нагрузкой, рывки при трогании, неполное размыкание сцепления, затрудненное переключение передач, посторонний шум либо заметный износ посадочных поверхностей. Эти симптомы могут быть связаны не только с корзиной, поэтому перед ремонтом необходимо осмотреть весь механизм и привод выключения.

Конструкция и назначение

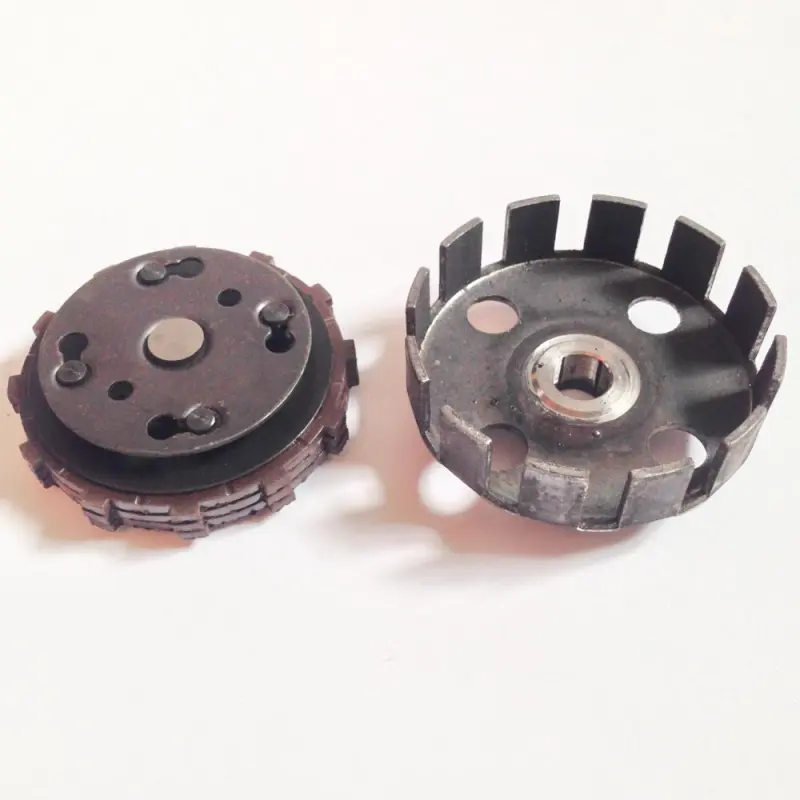

Корзина выполнена в лепестковом исполнении: по ее наружному периметру расположены выступы, взаимодействующие с сопряженными деталями сцепления. Конструкция также имеет центральное посадочное отверстие профильной формы и технологические отверстия на основании. Товар предлагается как собранная версия, что отличает его от отдельно продаваемой пустой корзины. При этом окончательный состав требуемых шайб, крепежа и других деталей следует определять по разобранному механизму конкретного мопеда.

Как правильно подобрать

Обозначение Карпаты указывает на назначение запчасти, однако мопеды этой серии эксплуатируются с разными двигателями и нередко имеют ранее замененные детали. Поэтому перед заказом нужно сопоставить новую корзину со снятой. Сравнивают тип исполнения, общую конфигурацию, профиль центральной посадки, расположение отверстий, форму и количество наружных выступов, устройство прижимной части и взаимное положение деталей. Совпадение только по названию модели без проверки конструкции недостаточно.

• Тип детали: корзина механического сцепления мопеда.
• Назначение: установка в механизм сцепления техники семейства Карпаты.
• Исполнение: лепестковая конструкция, версия в сборе.
• Производитель: JING.
• Критерий выбора: полное совпадение посадки и геометрии со штатной деталью.

Проверка и установка

Для доступа к механизму снимают крышку сцепления, после чего последовательно освобождают прижимную часть, пружину, крепеж, диски и корзину. Разборку лучше выполнять с фиксацией положения шайб, проставок и сопряженных деталей: их перестановка или пропуск способны нарушить осевой зазор и свободное размыкание дисков. Перед монтажом очищают посадочное место и проверяют вал, шлицы или профиль соединения, диски, пружину, прижимную часть, крепеж и крышку. Детали с выработкой, деформацией либо поврежденными пазами устанавливать вместе с новой корзиной не следует.

При сборке корзина должна занять штатное положение без перекоса и принудительной подгонки. Диски устанавливают в предусмотренной последовательности, а крепеж затягивают по требованиям руководства к используемому двигателю. После закрытия крышки регулируют привод сцепления и свободный ход рычага. До поездки проверяют работу механизма на неподвижном мопеде: сцепление должно уверенно включаться и выключаться, а детали не должны задевать крышку. Такой контроль помогает выявить ошибку сборки до нагрузки на трансмиссию.

Корзина JING подойдет для обслуживания Карпат при подтвержденном совпадении с установленным механизмом. Тщательное сравнение старой и новой деталей, проверка остальных компонентов и правильная регулировка после монтажа позволяют восстановить управляемое включение сцепления без необоснованной замены исправных частей.
