Передняя звезда Delta 420-14T, нейтральная передача

Передняя звезда Delta 420-14T с механизмом нейтральной передачи

Передняя трансмиссионная звезда предназначена для цепного привода мопеда Delta. Она устанавливается на выходной вал и передает вращение двигателя на цепь, которая приводит заднюю звезду и колесо. Исполнение 420-14T рассчитано на цепь типоразмера 420 и имеет 14 зубьев. Количество зубьев передней и задней звезд совместно определяет передаточное отношение, поэтому модель на 14 зубьев подходит прежде всего для замены детали с такими же параметрами без произвольного изменения конфигурации привода.

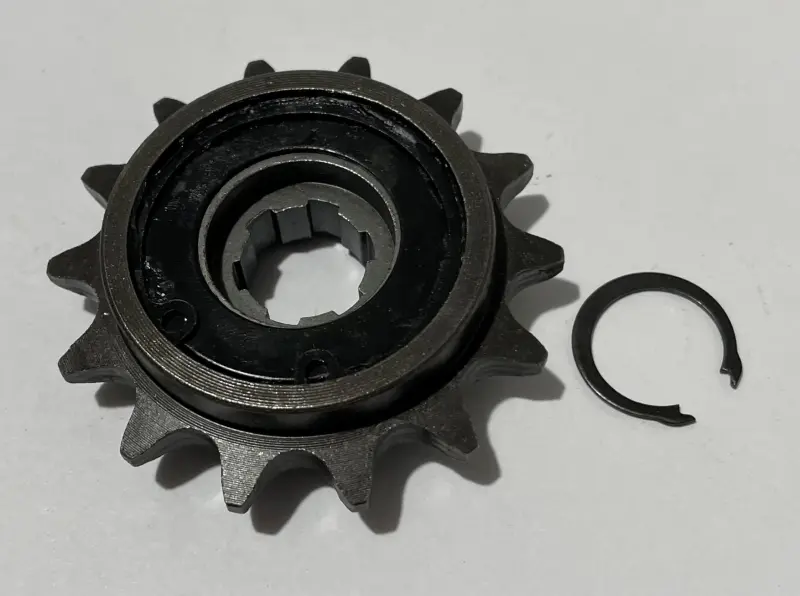

Версия «нейтральная передача» отличается от обычной цельной ведущей звезды сборной центральной частью. Внутри расположен профильный шлицевой посадочный участок, через который деталь соединяется с валом. При подборе необходимо учитывать именно такое конструктивное исполнение: совпадения обозначения Delta, размера цепи и количества зубьев недостаточно, если различаются профиль посадки, ширина центральной части или способ фиксации.

Что учитывать при выборе

• Размер цепи 420. Звезда должна работать с цепью того же типоразмера. Цепь другого стандарта может отличаться шагом и шириной, поэтому ее нельзя подбирать только по внешнему сходству.
• Количество зубьев — 14T. Для обычной замены сравните число зубьев со снятой деталью. Установка звезды с другим количеством зубьев изменяет итоговое передаточное отношение и может потребовать дополнительной проверки длины цепи и диапазона регулировки натяжения.
• Посадка на вал. Сопоставьте форму и количество внутренних шлицев, диаметр посадочной зоны, общую толщину и положение звезды относительно ведущего вала. Шлицы должны входить без перекоса и чрезмерного люфта.
• Конструкция центральной части. Эта модификация относится к исполнению с нейтральной передачей. При замене простой монолитной звезды либо детали иной конструкции требуется предварительно проверить устройство штатного привода.
• Способ удержания. Сравните канавки, стопорные детали и расположение фиксирующих участков со старой звездой. Фиксатор должен соответствовать штатной схеме конкретной модификации мопеда.
• Линия цепи. После установки зубчатый венец должен находиться в одной плоскости с задней звездой. Смещение вызывает боковую нагрузку, неровный ход и ускоренное изнашивание компонентов привода.

Когда требуется замена

Проверить переднюю звезду стоит при появлении заостренных, загнутых или неравномерно изношенных зубьев, заметного люфта на валу, повреждения шлицев либо повторяющихся рывков цепи. Состояние нужно оценивать вместе с цепью и задней звездой: растянутая цепь или изношенный зубчатый венец ухудшают зацепление и способны быстро повредить новую деталь. Если цепь плохо ложится на зубья, имеет тугие звенья или допускает большой отрыв от венца, одной заменой передней звезды обслуживание привода может не ограничиться.

Рекомендации по установке

Перед монтажом очистите посадочное место и проверьте вал на повреждение шлицев и канавок фиксатора. Звезда должна устанавливаться в правильной ориентации, без ударной запрессовки и перекоса. После фиксации проверьте свободное вращение, расположение цепи на зубьях и ее натяжение по руководству конкретного мопеда. Затем медленно проверните заднее колесо на несколько оборотов: ход цепи должен оставаться равномерным по всей длине, без закусывания, схода с зубьев и заметного изменения натяжения.

Delta 420-14T в исполнении «нейтральная передача» следует выбирать по совокупности признаков, а не только по названию модели. Сверка стандарта цепи, 14 зубьев, шлицевой посадки, толщины, центрального механизма и способа фиксации помогает подобрать деталь для штатного места и восстановить корректную работу цепного привода.
