Поршневая группа веломотора Д-6/Д-8 «Дырчик»

Поршневая группа для веломотора Д-6/Д-8 «Дырчик»

Цилиндро-поршневая группа предназначена для ремонта веломоторов Д-6 и Д-8, известных под разговорным названием «Дырчик». Она заменяет основные детали, образующие цилиндр двигателя: цилиндр, поршень, поршневые кольца, палец и его стопорные кольца. Такой вариант подходит для восстановления двигателя при износе сопряженных поверхностей или повреждении деталей, когда замены одного поршня либо колец уже недостаточно.

Назначение и конструкция

Во время работы двигателя поршень перемещается внутри цилиндра, сжимает топливную смесь и воспринимает давление газов после ее воспламенения. Полученное усилие через поршневой палец и шатун передается коленчатому валу. Кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние и взаимное соответствие этих деталей непосредственно связаны с компрессией, запуском и тягой двигателя.

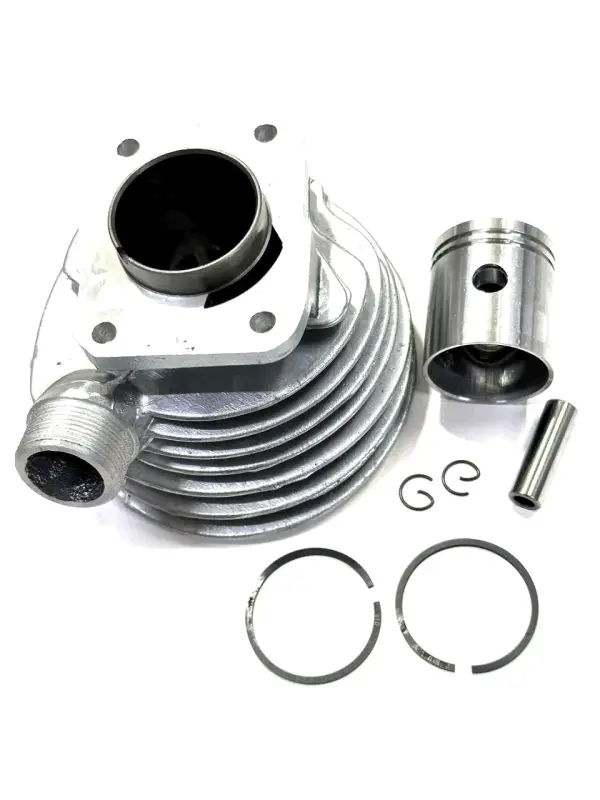

Цилиндр выполнен с наружным оребрением, увеличивающим площадь отвода тепла при работе мотора. В его корпусе предусмотрены каналы и боковой резьбовой выпускной патрубок. Поршень имеет две канавки под кольца и отверстия для поршневого пальца. Палец соединяет поршень с верхней головкой шатуна, а два стопорных кольца удерживают его от осевого смещения. Все эти детали должны устанавливаться в правильном положении и без перекосов.

Когда требуется замена ЦПГ

Проверка поршневой группы необходима при снижении компрессии, затрудненном запуске, заметной потере тяги, постороннем стуке в цилиндре или после заклинивания двигателя. Основанием для ремонта также служат задиры на поршне и зеркале цилиндра, повреждение канавок, поломка или залегание колец, а также чрезмерный зазор между сопряженными деталями. Эти признаки следует оценивать вместе с состоянием шатуна, подшипников и уплотнений двигателя: установка новой ЦПГ не устраняет неисправности других деталей.

Что проверить при подборе

• Модификацию двигателя. Группа рассчитана на веломоторы Д-6 и Д-8; перед заказом следует определить фактическую модель установленного мотора.
• Размер цилиндра и поршня. Нужно сопоставить диаметр, стандартный или ремонтный размер и посадочный зазор со снятыми деталями.
• Поршневой палец. Сверяют его диаметр и длину, а также посадку в поршне и шатуне.
• Крепление цилиндра. Проверяют расположение крепежных отверстий, высоту посадки и форму плоскости, прилегающей к картеру.
• Расположение каналов и патрубков. Конфигурация впуска, выпуска и внутренних окон должна соответствовать цилиндру заменяемого двигателя.
• Поршневые кольца. Учитывают их количество, ширину канавок и соответствие диаметру цилиндра.

Название «Дырчик» применяется к разным веломоторам и деталям для них, поэтому одного разговорного обозначения недостаточно. Надежный подбор выполняют по модели двигателя и геометрии демонтированной ЦПГ. Особенно внимательно нужно сравнить изделие с мотором, который ранее ремонтировался: установленный цилиндр или поршень может иметь ремонтный размер, отличающийся от первоначального.

Рекомендации по установке

До сборки очищают посадочные плоскости и проверяют картер, шатун и посадку поршневого пальца. Цилиндр, поршень и кольца должны быть чистыми, а сопряженные поверхности — подготовленными по инструкции к двигателю. Кольца устанавливают в предназначенные для них канавки, не допуская чрезмерного растяжения. При заведении поршня в цилиндр кольца аккуратно сжимают и следят, чтобы они не перекосились и не зацепились за кромку.

Стопорные кольца пальца должны полностью занять свои канавки. После сборки коленчатый вал проворачивают вручную, контролируя свободное движение поршня без заеданий. Крепеж цилиндра затягивают равномерно, а подходящие прокладки и уплотнения подбирают отдельно по конструкции конкретного двигателя. Режим первого запуска и последующей приработки устанавливают по руководству веломотора. Правильный подбор и аккуратная сборка позволяют восстановить герметичность цилиндра и нормальную передачу усилия в двигателе.
