Накладки тормозных колодок Минск VDKI-2 с заклёпками

Накладки тормозных колодок Минск VDKI-2 с заклёпками

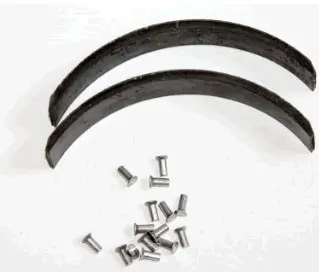

Комплект предназначен для восстановления тормозных колодок мотоцикла Минск без замены их металлических оснований, если сами колодки сохранили правильную форму и пригодные крепёжные отверстия. Две дугообразные фрикционные накладки устанавливаются на основания колодок барабанного тормоза и фиксируются входящими в набор заклёпками. При нажатии на тормоз колодки расходятся, а поверхности накладок прижимаются к внутренней части барабана и создают необходимое для замедления трение.

Такой вариант ремонта подходит для ситуации, когда фрикционный слой изношен, повреждён или отсоединился, но металлические колодки ещё можно использовать. Замена одних накладок помогает сохранить штатные основания и восстановить контактную поверхность тормозного механизма. Комплект включает пару деталей, поэтому позволяет обслужить обе колодки одного барабанного механизма одновременно. Заклёпочное крепление обеспечивает механическую фиксацию накладок после правильной подготовки оснований.

Что проверить при подборе

Обозначение Минск указывает на назначение комплекта для мотоциклов этого семейства, однако перед установкой необходимо сопоставить детали с демонтированными накладками и колодками конкретного тормоза. У разных выпусков и ранее отремонтированных механизмов могут отличаться основания или расположение крепёжных отверстий. Для точного выбора сравнивают не только общее назначение, но и фактическую геометрию деталей.

• Длину и ширину: новая накладка должна размещаться на основании колодки без выхода за его боковые края.
• Кривизну дуги: профиль детали должен соответствовать форме основания и рабочей поверхности тормозного барабана.
• Толщину: после сборки колодки должны устанавливаться в барабан и перемещаться без постоянного трения при отпущенном приводе.
• Расположение отверстий: точки крепления сопоставляют с отверстиями металлической колодки; овальные, разбитые или повреждённые посадочные места требуют отдельной оценки.
• Состояние оснований: колодки с трещинами, заметной деформацией или сильно повреждёнными отверстиями не подходят для обычной переклёпки накладок.

Подготовка и установка

Работу выполняют после снятия колодок и разборки барабанного тормоза. Старые заклёпки рекомендуется высверливать с внутренней стороны, поскольку их срубание способно повредить основание. После удаления изношенных деталей металлические поверхности очищают от ржавчины, загрязнений и остатков прежнего крепления. Новую накладку располагают по дуге колодки, проверяют совмещение, отсутствие перекоса и выступания за боковые поверхности.

Заклёпки расклёпывают с подходящей опорой и оправкой, равномерно фиксируя накладку по всей длине. Их головки со стороны фрикционной поверхности должны находиться ниже её уровня: выступающий металл будет соприкасаться с барабаном раньше накладки и может повредить рабочую поверхность. Нельзя оставлять неплотное прилегание, подвижность детали или перекошенные заклёпки. Если отверстия требуется сверлить или восстанавливать, эту операцию проводят по фактической колодке с контролем положения каждой точки крепления.

После сборки проверяют, свободно ли вращается колесо при отпущенном тормозе, одинаково ли перемещаются колодки и возвращается ли привод в исходное положение. Рабочая поверхность барабана должна быть чистой, без масла и других загрязнений. Перед обычной эксплуатацией торможение проверяют на небольшой скорости в контролируемых условиях. Комплект VDKI-2 подходит для ремонта, при котором нужны две накладки для мотоцикла Минск и заклёпочный способ крепления, а окончательное соответствие определяют по форме и размерам снятых деталей.
