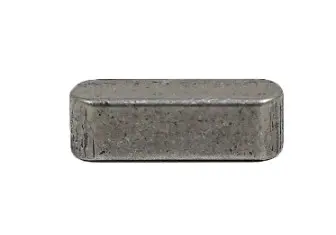

Шпонка балансировочного вала PR250 ST

Шпонка балансировочного вала PR250 ST

Шпонка PR250 ST предназначена для пазового соединения балансировочного вала с сопрягаемой деталью в мотоциклетном двигателе. Она занимает предусмотренное положение в пазу, фиксирует взаимное положение соединённых элементов и участвует в передаче крутящего момента без их проворачивания относительно друг друга. Это небольшая, но важная часть узла: состояние её рабочих граней непосредственно влияет на правильность сборки соединения.

Шпонку заменяют при ремонте балансировочного вала, а также после обнаружения деформации, смятия, сколов, следов среза или выработки. Повторно устанавливать повреждённую деталь не следует. Даже небольшое нарушение формы рабочих поверхностей означает, что соединение нельзя считать исправным: шпонка может неправильно располагаться в пазу и не обеспечивать предусмотренную фиксацию сопряжённых элементов.

Подбор детали

При подборе учитывайте назначение и обозначение PR250 ST. Эта позиция устанавливается именно в узле балансировочного вала. Не путайте её со шпонкой коленчатого вала или шпонкой шестерни балансировочного вала: похожее назначение и небольшие внешние различия не делают такие детали взаимозаменяемыми. Перед заказом определите точное место установки, сопоставьте обозначение и сравните заменяемую деталь с требуемой позицией.

Подбирать шпонку только по внешнему сходству не стоит. Для правильной работы важно её соответствие конкретному соединению и посадочному месту. При осмотре снятой детали проверьте целостность кромок, ровность рабочих граней и отсутствие следов проворачивания. Такой осмотр помогает оценить не только состояние самой шпонки, но и необходимость более тщательной проверки всего соединения.

Проверка узла перед установкой

Перед монтажом обязательно осмотрите паз балансировочного вала и ответную часть сопрягаемой детали. В посадочных местах не должно быть повреждений, мешающих шпонке занять предусмотренное положение. Если старая деталь срезана, смята либо имеет выраженную выработку, особенно внимательно проверьте кромки пазов и прилегающие поверхности. Установка новой шпонки в повреждённое посадочное место не устраняет причину проворачивания.

Пазы и прилегающие поверхности перед сборкой должны быть чистыми. Шпонку устанавливают без перекоса, после чего контролируют её положение в соединении. Сопрягаемая деталь должна устанавливаться правильно и не смещать шпонку при сборке. Монтаж выполняют во время разборки соответствующего узла двигателя с соблюдением порядка работ, предусмотренного для конкретной модели техники.

Когда необходима замена

Новая шпонка нужна при потере старой детали, нарушении её формы или появлении следов механического повреждения. Замена также оправдана при ремонте узла, если состояние снятой шпонки вызывает сомнения. Использование детали с замятыми гранями, сколами или следами среза создаёт риск неправильной фиксации, поэтому экономить на повторной установке изношенной шпонки нецелесообразно.

Если ремонт выполняется после проворачивания соединения, одной установки новой шпонки недостаточно. Сначала убедитесь, что балансировочный вал и устанавливаемая на него деталь не повреждены и способны удерживать шпонку в исправном пазовом соединении. При совпадении назначения, места установки и обозначения PR250 ST эта шпонка подходит для обслуживания соответствующего узла балансировочного вала.
