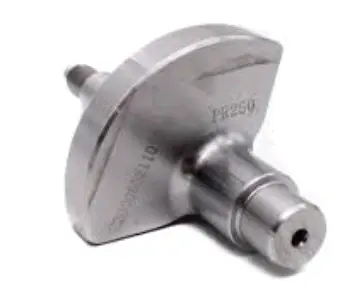

Балансировочный вал PR250 ST с втулкой и шпонкой

Балансировочный вал PR250 ST с втулкой и шпонкой

Балансировочный вал предназначен для ремонта двигателя ZS172FMM-5 (PR250), в конструкции которого предусмотрен механизм компенсации вибраций. Во время работы двигателя вал вращается согласованно с коленвалом, а его смещенная масса частично уравновешивает инерционные силы, возникающие при движении поршня и деталей кривошипно-шатунного механизма. Исправная деталь помогает мотору работать ровнее и уменьшает вибрации, передаваемые на картер, крепления двигателя и раму мотоцикла.

В комплект позиции входят сам вал, установочная втулка и шпонка. Вал имеет массивный противовес сложной формы и обработанные цилиндрические участки для размещения в картере. Шпонка фиксирует сопрягаемую деталь на валу в заданном угловом положении и предотвращает ее проворачивание относительно посадочного места. Втулка участвует в правильном размещении деталей механизма по оси. Приводная шестерня в названии комплекта не заявлена, поэтому перед заказом следует отдельно определить, пригодна ли шестерня со старого механизма для дальнейшего использования.

Когда требуется замена

Проверка балансировочного механизма актуальна при появлении непривычной вибрации двигателя, постороннего шума со стороны картера или заметного люфта вала. Причиной ремонта могут быть изношенные посадочные поверхности, поврежденный шпоночный паз, деформация противовеса либо дефекты сопряженных деталей. Такие симптомы не указывают только на одну неисправность, поэтому перед разборкой необходимо проверить крепления двигателя, коленвал, подшипники и привод балансирного механизма. Замена одного вала не устранит шум или биение, если повреждены шестерня, опоры либо посадочные места в картере.

Как подобрать деталь

• Модель двигателя: основное назначение позиции — двигатель ZS172FMM-5 с обозначением PR250 и балансировочным механизмом.
• Конструкция: сравните форму противовеса, длину и расположение шеек, ступеней, канавок, отверстий и шпоночного паза со снятым валом.
• Сопрягаемые детали: проверьте соответствие втулки, шпонки, подшипников или опор, а также устанавливаемой на вал шестерни.
• Исполнение двигателя: одного указания объема 250 см³ недостаточно — моторы одинакового класса могут иметь разные картеры и балансировочные механизмы.

Перед установкой вал и все сопрягаемые детали очищают от загрязнений, а посадочные поверхности осматривают на наличие задиров, выработки и следов перегрева. Подшипники или опоры должны вращаться без заеданий и не иметь недопустимого люфта. Шпонку устанавливают без перекоса, после чего контролируют свободное вращение собранного механизма и отсутствие контакта противовеса с картером.

При сборке необходимо сохранить предусмотренное производителем взаимное положение коленвала, балансировочного вала и приводных шестерен. Ошибка в фазировке не позволяет механизму правильно компенсировать колебания и способна усилить вибрацию. Работы требуют разборки двигателя, точной установки деталей и контроля зацепления, поэтому их следует выполнять по ремонтной документации конкретной версии PR250. Эта позиция подходит для восстановления штатного балансировочного механизма при подтвержденном совпадении двигателя и геометрии снятой детали.
