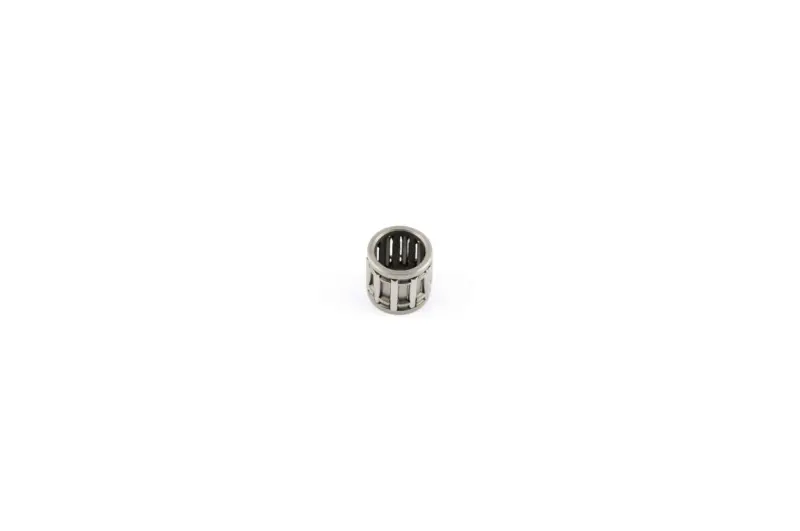

Игольчатый сепаратор поршневого пальца 12×16×16 Suzuki Address AD100, 2T Stels 50 ST

Игольчатый сепаратор поршневого пальца 12×16×16

Сепаратор предназначен для верхней головки шатуна двухтактного двигателя. Он устанавливается между поршневым пальцем и отверстием шатуна, обеспечивая подвижное соединение поршня с шатуном. Размер детали — 12×16×16 мм: внутренний диаметр 12 мм, наружный диаметр 16 мм и ширина 16 мм. Основная применяемость — Suzuki Address AD100; в товарном подборе также указан 2T Stels 50 ST.

Назначение и конструкция

Деталь представляет собой игольчатый подшипник без отдельных внутреннего и наружного колец. Цилиндрические ролики удерживаются открытым каркасом и работают непосредственно по поверхности поршневого пальца и посадочной поверхности верхней головки шатуна. Такая компоновка занимает минимум места по радиусу и подходит для соединения, которое воспринимает радиальную нагрузку при движении поршня.

Каркас сохраняет заданное расстояние между роликами, направляет их параллельно оси пальца и не позволяет соседним иглам соприкасаться всей боковой поверхностью. Благодаря этому ролики остаются собранными в единый компактный узел, а палец может свободно перемещаться относительно верхней головки шатуна в предусмотренном двигателем диапазоне. Для нормальной работы важны не только размеры нового сепаратора, но и состояние обеих сопряжённых поверхностей.

Что проверить при подборе

• Внутренний диаметр 12 мм: должен соответствовать диаметру поршневого пальца.
• Наружный диаметр 16 мм: подбирается под отверстие верхней головки шатуна.
• Ширина 16 мм: должна соответствовать доступному месту между внутренними поверхностями поршня.
• Модель двигателя: для Suzuki Address AD100 размер 12×16×16 подтверждён карточками детали и комплекта шатуна.
• Фактическая конфигурация: перед монтажом следует сопоставить все три размера со снятым подшипником и деталями поршневой группы.

Совпадения только внутреннего диаметра недостаточно. Сепараторы с одинаковым отверстием могут отличаться наружным диаметром или шириной. Слишком широкая деталь не получит необходимого бокового пространства, а вариант другой ширины не следует считать взаимозаменяемым без проверки конструкции конкретного двигателя. Для 2T Stels 50 ST особенно важно измерить старый сепаратор: в продаже для этой техники встречается исполнение 12×16×14 мм.

Проверка при ремонте

Сепаратор обычно осматривают при разборке цилиндропоршневой группы, замене поршня, пальца или коленвала, а также при появлении люфта и постороннего металлического звука в верхней части двигателя. Потемнение, сколы каркаса, повреждённые или выпавшие ролики, следы прихвата и заметная выработка являются основаниями для замены. Одновременно проверяют поршневой палец и отверстие шатуна: новый подшипник не устраняет задиры, овальность или повреждение сопряжённых поверхностей.

Рекомендации по установке

Перед сборкой посадочное место очищают от загрязнений и остатков износа. Сепаратор устанавливают ровно, без ударной нагрузки и перекоса, предварительно нанеся смазочный материал, предусмотренный процедурой сборки двухтактного двигателя. Поршневой палец должен проходить через ролики аккуратно, не сдвигая и не повреждая каркас. После установки проверяют свободу движения соединения, отсутствие заедания и правильную фиксацию поршневого пальца штатными стопорными кольцами.

Размер 12×16×16 является главным критерием выбора этой позиции. Точная проверка диаметра пальца, отверстия шатуна и монтажной ширины помогает подобрать сепаратор для Suzuki Address AD100 и избежать установки внешне похожей, но отличающейся по геометрии детали.
