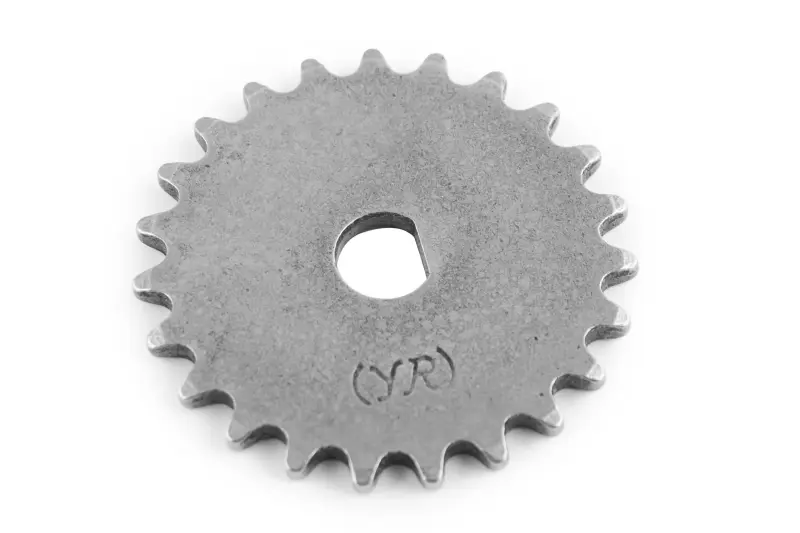

Звезда привода маслонасоса 4T GY6 125/150 ST

Звезда привода маслонасоса 4T GY6 125/150 ST

Звезда предназначена для цепного привода масляного насоса в четырехтактных двигателях семейства GY6 объемом 125 и 150 см³. Деталь устанавливается непосредственно на маслонасос и передает ему вращение через приводную цепь. Такое исполнение применяется, в частности, в распространенных скутерных двигателях 152QMI и 157QMJ. Звезда нужна при ремонте системы смазки, если у штатной детали изношены зубья, повреждено центральное посадочное отверстие или появился заметный люфт в соединении с валом насоса.

Назначение и конструкция

Это именно ведомая звезда маслонасоса, а не отдельный масляный насос и не звезда, устанавливаемая со стороны коленчатого вала. По внешнему контуру расположены 23 зуба для зацепления с цепью привода. Наружный диаметр составляет 44 мм. Центральное отверстие имеет фигурный профиль с плоской гранью: при подборе необходимо сопоставить его форму и положение с валом установленного насоса. Правильное совпадение посадки позволяет передавать вращение без проворачивания детали относительно вала.

Во время работы двигателя цепь приводит звезду во вращение, а она передает движение механизму масляного насоса. Поэтому состояние зубчатого венца, посадочного профиля и сопряженной цепи напрямую влияет на исправность привода насоса. Деталь не является универсальной для всех моторов с обозначением GY6: версии объемом 50–100 см³ обычно относятся к другому типоразмеру. Эта позиция рассчитана на конфигурации GY6 125/150, поэтому объем двигателя и его код нужно определить до заказа.

Что проверить при выборе

• Тип двигателя. Основные обозначения для этой детали — 152QMI и 157QMJ, соответствующие распространенным четырехтактным двигателям GY6 125 и 150 см³.
• Место установки. Требуется звезда, которая ставится на маслонасос. Похожая деталь со стороны коленчатого вала имеет другое назначение и не должна выбираться как прямая замена.
• Количество зубьев и диаметр. У этой версии 23 зуба и наружный диаметр 44 мм. Эти параметры следует сопоставить со снятой звездой.
• Посадочный профиль. Сравните форму центрального отверстия, плоскую грань, ширину посадки и положение детали на валу. Одного совпадения объема двигателя для точного подбора недостаточно.
• Состояние сопряженных деталей. Перед сборкой проверьте приводную цепь, вторую звезду и вал маслонасоса. Растянутая цепь, поврежденные зубья или изношенная посадка могут помешать нормальной работе нового компонента.

Установка и проверка после ремонта

Замену выполняют при разобранном доступе к приводу масляного насоса. Новая звезда должна садиться на вал без перекоса, а цепь — располагаться на зубьях по всей ширине и свободно перемещаться при проворачивании механизма вручную. Не следует подтачивать центральное отверстие или устанавливать деталь с несовпадающим профилем: такое изменение нарушает посадку и может привести к проворачиванию на валу.

После сборки необходимо убедиться, что привод вращается без закусывания, цепь не сходит с зубчатого венца, а детали установлены в той же последовательности, что и штатные компоненты конкретного двигателя. Одновременно целесообразно проверить сам маслонасос и чистоту доступных масляных каналов согласно процедуре обслуживания скутера. Звезда ST подходит для планового восстановления привода насоса на совместимом моторе GY6 125/150, когда подтверждены тип двигателя, 23 зуба, диаметр 44 мм и соответствующий профиль центральной посадки.
