Задняя маятниковая вилка Active ST

Задняя маятниковая вилка Active ST

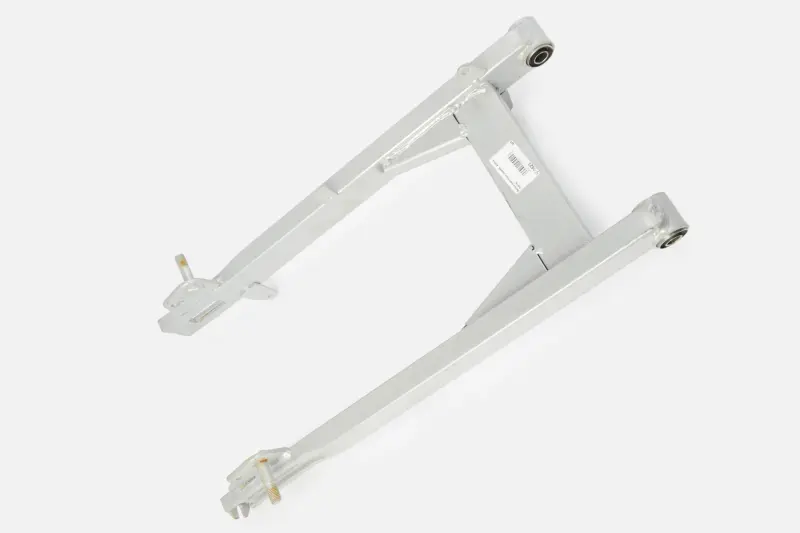

Маятниковая вилка предназначена для задней подвески мопедов семейства Active. Она соединяет заднее колесо с рамой, удерживает его ось и перемещается относительно точки крепления при работе подвески. Деталь участвует в сохранении правильного положения колеса, передает возникающие при движении нагрузки на раму и обеспечивает предусмотренную конструкцией траекторию хода задней части мопеда.

Конструкция и назначение

Вилка выполнена по двуплечей схеме: колесо располагается между двумя продольными плечами, связанными поперечной частью. На передних концах находятся посадочные проушины поворотного крепления, а сзади предусмотрены места для установки оси колеса и элементы регулировки ее положения. Дополнительные приварные детали служат точками присоединения компонентов задней части мопеда. Такая компоновка должна точно соответствовать раме, колесу, подвеске и приводу конкретной модификации.

Маятник работает совместно с амортизаторами и позволяет заднему колесу перемещаться вверх и вниз при проезде неровностей. Одновременно он удерживает колесо относительно продольной оси мопеда. Правильная геометрия особенно важна для ровного хода, положения цепи на звездочках и равномерной работы задней шины. Поэтому деформированную деталь не следует выправлять или устанавливать без оценки состояния посадочных мест и сварных соединений.

Совместимость и подбор

Модель Active ST применяется на китайских четырехтактных мопедах Active с двигателями распространенных классов 110 и 125 см³. В карточках этой детали также указывается совместимость с отдельными моделями Viper, Kinlon, Loncin, Musstang и Spark. В пределах одного семейства встречаются разные рамы, крепления амортизаторов, тормозные системы и исполнения заднего колеса, поэтому название мопеда само по себе не заменяет сравнение конструкции.

Перед заказом сопоставьте новую вилку со снятой деталью по следующим признакам:

• общая форма и длина двух продольных плеч;
• ширина переднего крепления и исполнение посадочных проушин;
• расположение мест крепления амортизаторов и других присоединяемых деталей;
• форма задних пазов под ось колеса;
• положение и тип механизмов регулировки оси;
• взаимное расположение колеса, цепной передачи и элементов тормоза.

Сравнивать следует не только внешний контур. Несовпадение ширины, высоты кронштейна или положения осевых пазов может нарушить соосность колеса, изменить ход подвески либо помешать правильной установке цепи и тормозных компонентов. Если мопед ранее ремонтировался или имеет детали от другой модификации, ориентироваться нужно на фактическую конфигурацию рамы и снятого маятника.

Когда требуется замена

Основанием для замены служат изгиб плеч после удара, трещины возле сварных швов, повреждение осевых пазов, заметный люфт в переднем шарнире или износ посадочных мест. Признаками проблемы могут быть увод заднего колеса, невозможность выставить его ровно, постоянный перекос цепи, посторонний стук подвески и неравномерный износ шины. Перед установкой также проверяют ось маятника, крепеж, втулки, амортизаторы, колесные подшипники и регуляторы натяжения: износ соседних деталей способен сохранить люфт даже после замены вилки.

Установка

Монтаж выполняют без перекоса переднего шарнира и с равномерной фиксацией предусмотренного крепежа. После сборки необходимо выставить заднее колесо относительно рамы, отрегулировать натяжение цепи с одинаковым положением оси с обеих сторон и убедиться, что подвеска движется свободно во всем доступном диапазоне. Отдельно проверяют прохождение цепи, работу тормоза, отсутствие контакта шины с маятником и надежность всех соединений. Контроль после короткой поездки помогает вовремя обнаружить ослабление крепежа или повторное появление люфта.

Задняя маятниковая вилка Active ST подходит для восстановления подвески при условии полного совпадения геометрии и креплений. Тщательное сравнение со штатной деталью до монтажа позволяет сохранить правильное положение колеса и избежать переделки сопряженных компонентов.
