Прокладки впускного коллектора ИЖ Юпитер «очки», 10 шт. VDK

Прокладки впускного коллектора ИЖ Юпитер «очки» VDK

Комплект предназначен для уплотнения места установки впускного коллектора на двигателе мотоцикла ИЖ Юпитер. Деталь ставится между коллектором, который в обиходе называют «штанами», и ответной поверхностью цилиндров. Ее задача — перекрыть зазор по контуру соединения, сохранив герметичность двух впускных каналов. В набор входят 10 одинаковых прокладок, поэтому он удобен для обслуживания нескольких мотоциклов или последующих ремонтов одного двигателя.

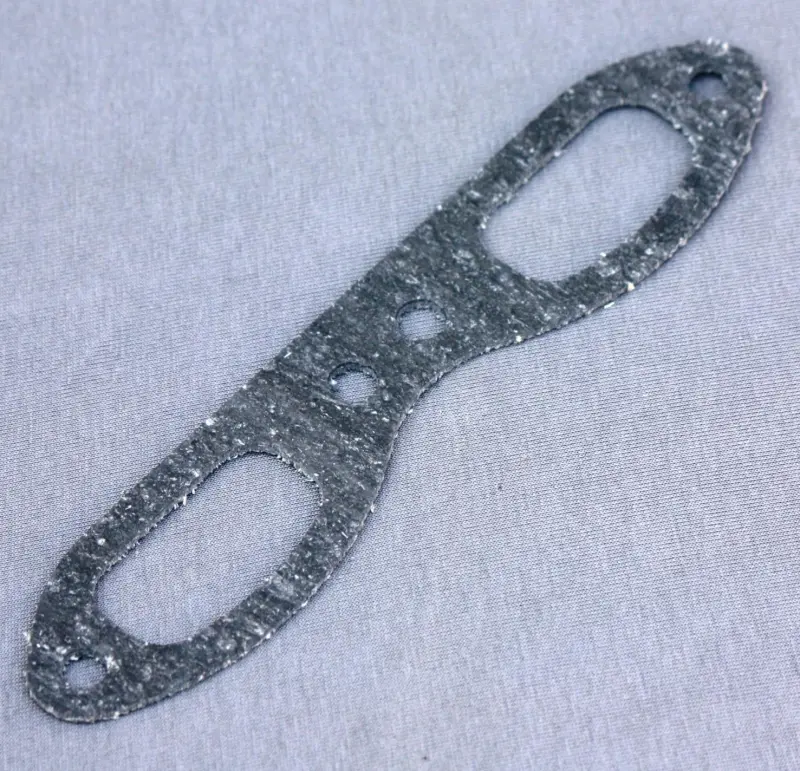

Прокладка выполнена в характерной цельной форме «очки»: два продолговатых проходных окна объединены общей перемычкой, а небольшие круглые отверстия предназначены для крепежа. Такая конфигурация соответствует двухканальному соединению коллектора ИЖ Юпитер. Цельная деталь одновременно охватывает оба канала и фиксируется общей плоскостью, что упрощает правильное расположение при сборке.

Назначение в системе впуска

Через коллектор топливовоздушная смесь от карбюратора направляется к цилиндрам двухтактного двигателя. На стыке деталей не должно оставаться непредусмотренного прохода для воздуха: иначе состав смеси может изменяться уже после карбюратора. Исправная прокладка помогает сохранить плотность соединения, необходимую для устойчивого запуска, ровных оборотов и предсказуемой настройки карбюратора.

Замена требуется после разборки соединения, при повреждении или смятии старой прокладки, разрыве перемычки, деформации краев либо появлении следов неплотности возле коллектора. Повторная установка уже обжатой детали нежелательна: ее контур сформирован предыдущим соединением и может не компенсировать неровности после сборки. Наличие десяти штук позволяет использовать новую прокладку при каждом плановом снятии коллектора.

Что проверить перед заказом

• Модель техники: изделие заявлено для мотоциклов семейства ИЖ Юпитер.
• Тип соединения: прокладка рассчитана на впускной коллектор «штаны», устанавливаемый сразу к двум впускным каналам.
• Контур детали: сопоставьте наружную форму, два продолговатых окна и расположение отверстий под крепеж со снятой прокладкой.
• Исполнение двигателя: при нестандартном коллекторе, замененных цилиндрах или доработанном впуске ориентируйтесь на фактическую геометрию соединяемых поверхностей.
• Количество: товарная позиция содержит 10 прокладок одного назначения.

Название ИЖ Юпитер охватывает несколько поколений и ремонтных конфигураций, поэтому одного обозначения мотоцикла недостаточно при переделанном впуске. Правильная прокладка не должна перекрывать проходные окна, заходить краем внутрь каналов или требовать смещения относительно крепежа. Сравнение формы со снятой деталью особенно полезно, если двигатель ранее ремонтировался или на него устанавливались детали другой модификации.

Рекомендации по установке

Перед сборкой удалите остатки прежнего уплотнения с обеих сопрягаемых плоскостей. Поверхности должны быть чистыми, без приставших фрагментов, выраженных задиров и заусенцев, способных помешать равномерному прилеганию. Новую прокладку размещают без перегиба, совмещая оба проходных окна и отверстия крепления. Она должна лежать свободно и не выступать внутрь каналов.

Коллектор устанавливают без перекоса, после чего крепеж подтягивают постепенно и равномерно. Чрезмерное усилие не исправляет деформированную плоскость и способно повредить уплотнение, поэтому состояние коллектора и мест его прилегания проверяют до окончательной сборки. После запуска двигателя стоит проконтролировать соединение и убедиться, что возле стыка отсутствуют признаки подсоса воздуха.

Комплект VDK из 10 прокладок подходит для ремонта и обслуживания штатного впускного соединения ИЖ Юпитер с коллектором типа «штаны». Это практичный запас для мастерской, реставрационного проекта или владельца, который самостоятельно обслуживает двигатель и при разборке использует новую прокладку.
