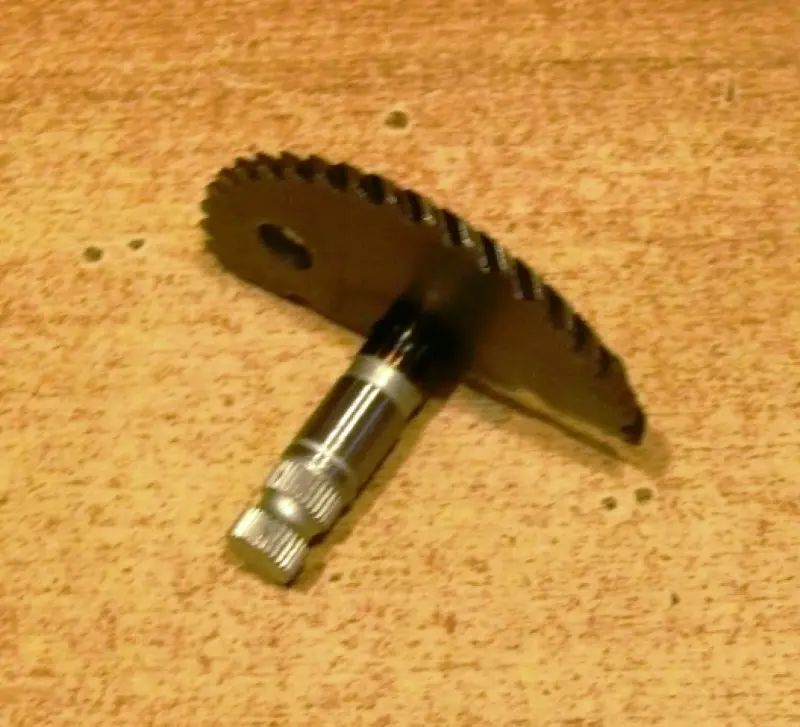

Сектор кикстартера 4T GY6 50, 46,5 мм VDK-2

Сектор кикстартера 4T GY6 50 VDK-2

Заводной сектор, также называемый полумесяцем кикстартера, предназначен для механического запуска скутерного двигателя 4T GY6 50. При нажатии на ножку кикстартера вал поворачивается, зубчатая часть входит в зацепление с ответной шестерней и передает усилие пусковому механизму. После завершения хода детали системы возвращаются в исходное положение и освобождают зацепление.

Модель VDK-2 имеет указанную в названии длину 46,5 мм. Деталь объединяет вал со шлицевым наружным участком и секторную зубчатую часть. Шлицы служат посадочным местом для рычага, а зубья полумесяца передают вращение внутри механизма. Такая конструкция применяется в кикстартерных узлах четырехтактных двигателей семейства GY6 50, однако внутри этого семейства встречаются валы разной длины и варианты сопряженных деталей.

Что проверить при подборе

Основной размер для этой позиции — длина 46,5 мм. Перед заказом сравните новый сектор со снятой деталью по полной длине вала, расположению зубчатого полумесяца и форме посадочных участков. Отдельно сопоставьте диаметр и профиль шлицев под ножку, конфигурацию концов вала, число и шаг зубьев, а также положение канавок и упорных зон. Даже при одинаковом обозначении двигателя крышки и исполнения кикстартера могут отличаться, поэтому одного указания GY6 50 недостаточно для безошибочного выбора.

• Назначение: передача движения от ножки к механизму механического запуска.
• Тип детали: зубчатый сектор кикстартера с валом и наружным шлицевым участком.
• Исполнение двигателя: четырехтактное GY6 50.
• Длина: 46,5 мм согласно обозначению модели.
• Модель: VDK-2.

Когда требуется замена

Проверить сектор стоит, если ножка проскакивает, ее ход сопровождается хрустом, зацепление возникает не каждый раз либо запуск не удается выполнить полным нажатием. Причиной могут быть сколотые или замятые зубья, износ шлицев, люфт в посадке или нарушение работы сопряженных деталей. Перед установкой нового сектора осмотрите ответную шестерню, опоры вала, возвратную пружину, шайбы и фиксаторы. Сильно изношенная парная шестерня способна мешать нормальному зацеплению и ускорять повреждение новых зубьев.

Установка и проверка механизма

При разборке полезно зафиксировать исходное положение сектора и возвратной части, чтобы восстановить правильное взаимное расположение компонентов. Вал должен располагаться в своих опорах без перекоса, а полумесяц — свободно проходить предусмотренный диапазон хода. До окончательной сборки проверьте, что зубья входят в зацепление без закусывания, ножка совершает полный ход и возвращается назад. Рычаг необходимо установить на шлицы в положении, соответствующем конструкции скутера, и надежно закрепить штатным крепежом.

Этот сектор выбирают для ремонта штатного кикстартера GY6 50, когда исходная деталь соответствует исполнению длиной 46,5 мм. Точное сравнение размеров и геометрии со старым валом помогает сохранить правильный ход рычага и согласованную работу зубчатой пары. Если повреждение произошло после длительного проскальзывания или хруста, замену желательно сочетать с проверкой всего механизма, а не ограничиваться осмотром одного полумесяца.
