Резиновая прокладка крышки вариатора Honda Dio AF18/AF27

Прокладка крышки вариатора Honda Dio AF18/AF27

Резиновая прокладка устанавливается по контуру крышки вариатора на скутерах Honda Dio AF18 и AF27. Она заполняет стык между крышкой и корпусом трансмиссии, обеспечивает плотное прилегание деталей и помогает ограничить проникновение пыли, грязи и влаги в полость, где размещены компоненты вариаторной передачи. Деталь нужна при восстановлении штатного соединения после разборки или при замене поврежденного уплотнения.

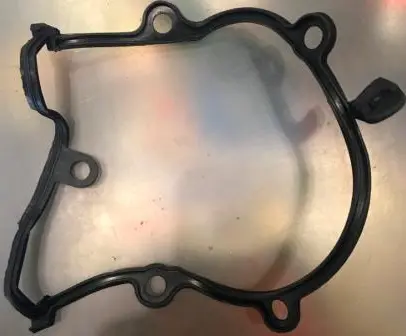

Прокладка выполнена в виде замкнутого черного профиля сложной формы. Контур повторяет конфигурацию крышки, а предусмотренные монтажные ушки и отверстия помогают расположить деталь относительно точек крепления. Гибкий резиновый профиль укладывается по периметру соединения и компенсирует небольшие неровности соприкасающихся поверхностей. Для правильной посадки весь контур должен лежать ровно, без перекручивания, растяжения и участков, выступающих за край крышки.

Назначение и особенности конструкции

• Место установки: стык крышки и корпуса вариатора скутера.
• Совместимые модели: Honda Dio AF18 и Honda Dio AF27.
• Материал: резина.
• Исполнение: замкнутый профиль с монтажными ушками и крепежными отверстиями.
• Цвет: черный.
• Основная функция: плотное соединение крышки с корпусом и защита внутренней полости вариатора от внешних загрязнений.

Как проверить совместимость

При подборе учитывают не только семейство Honda Dio, но и точное обозначение модели — AF18 или AF27. У скутеров с похожим названием форма крышки и расположение крепежных точек могут отличаться. Перед установкой сравните новую прокладку со снятой деталью и самой крышкой: должны совпадать общий контур, изгибы профиля, количество и положение ушек, отверстий и выступов. Прокладка должна свободно укладываться по всей линии соединения без подрезки и принудительного растягивания.

Не следует выбирать эту деталь только по внешне похожей форме или относить ее ко всем версиям Honda Dio. Заявленная совместимость ограничена моделями AF18 и AF27. Если на скутере ранее меняли двигатель, корпус трансмиссии либо крышку вариатора, ориентироваться нужно на фактически установленную конфигурацию. Особенно внимательно сравнивают участки возле крепежных отверстий и резкие изгибы контура: несовпадение в этих местах не позволит крышке правильно прижать профиль.

Когда требуется замена

Новую прокладку устанавливают, если старая деталь порвана, потеряла форму, стала жесткой, имеет продавленные или растянутые участки либо была повреждена при снятии крышки. Замена также уместна после обслуживания вариатора, когда использованный профиль больше не удерживается в своем посадочном месте или не прилегает по всему периметру. Повторная установка деформированной прокладки может привести к защемлению края и появлению открытого участка в стыке.

Рекомендации по установке

Перед монтажом удаляют остатки прежнего уплотнения и загрязнения с посадочного контура крышки и корпуса. Поверхности проверяют на заусенцы и налипшие фрагменты, которые могут помешать равномерному прилеганию. Прокладку сначала размещают по ушкам и характерным изгибам, затем аккуратно укладывают остальные участки. Резиновый профиль нельзя перекручивать, чрезмерно натягивать или зажимать между кромками вне предусмотренного контура.

До затяжки крепежа полезно проверить положение детали по всему периметру. Крышку устанавливают без перекоса, а крепления затягивают равномерно в соответствии с сервисными требованиями для конкретного скутера. Такая последовательность помогает сохранить правильную форму прокладки и получить аккуратное прилегание крышки после обслуживания вариаторной передачи.
