Картер передний для садового пылесоса

Передний картер для садового пылесоса

Корпусная деталь предназначена для ремонта садового пылесоса-воздуходувки и устанавливается в передней части соответствующего механизма. Картер образует посадочную зону для подшипника и сальника, а его конфигурация задает взаимное положение сопрягаемых деталей. Позиция поставляется с уже установленными подшипником и сальником, поэтому при подборе необходимо проверять не только очертания корпуса и расположение крепежных отверстий, но и параметры этих двух компонентов.

Комплектация и основные параметры

• Исполнение: передняя часть картера садового пылесоса-воздуходувки.
• Комплектация: картер, подшипник и сальник.
• Высота картера: 45 мм.
• Размер подшипника: 15/35 мм.
• Размер сальника: 12/22/7/7 мм.
• Масса: 200 г.

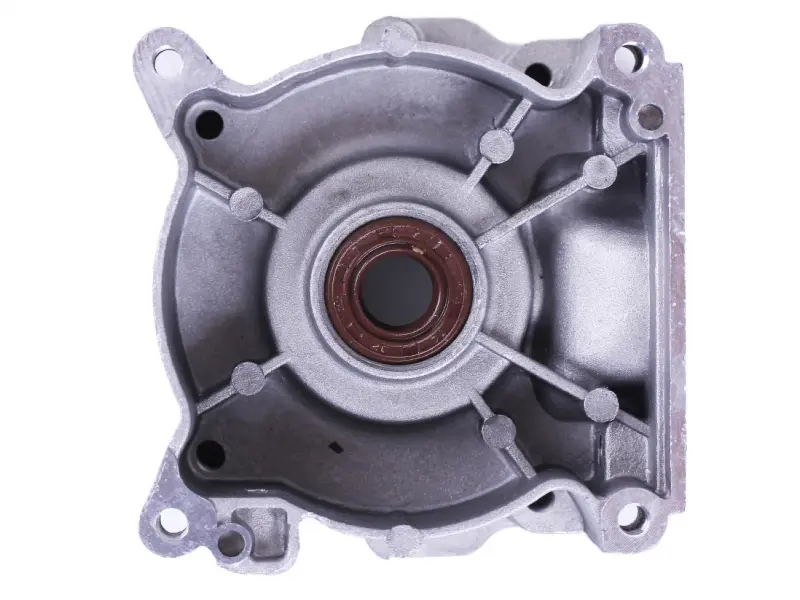

Центральная посадочная часть корпуса окружена усиливающими ребрами. По периметру расположены крепежные отверстия и сформирован контур сопряжения с соседней частью механизма. Такая геометрия означает, что одной общей категории техники для выбора недостаточно: совпасть должны высота детали, центральные посадки, схема крепления, форма внешнего контура и положение технологических участков.

Как проверить совместимость

Перед заказом снимите старый картер и сравните его с этой деталью по нескольким признакам. Сначала проверьте общую форму и ориентацию передней части. Затем сопоставьте количество, расположение и диаметр крепежных отверстий, расстояния между ними, очертания плоскости соединения и положение центрального отверстия. Отдельно проверьте высоту 45 мм, размер подшипника 15/35 мм и размер сальника 12/22/7/7 мм. Все параметры должны относиться к одной модификации садового пылесоса.

Название техники без обозначения конкретной версии не дает достаточной точности, поскольку внешне близкие садовые пылесосы могут различаться конструкцией корпуса и посадочными размерами. Если старый картер разрушен и сравнить целую геометрию невозможно, ориентируйтесь на сохранившуюся ответную часть: расположение резьбовых точек, контур стыка, положение вала и размеры посадок. Несовпадение хотя бы одного крепежного участка указывает на другую конфигурацию детали.

Замена и подготовка к монтажу

Картер меняют при трещинах, сколах, деформации плоскости соединения, повреждении крепежных участков или износе центральной посадки. Перед установкой очистите сопрягаемые поверхности от загрязнений и остатков прежнего уплотнения, осмотрите ответную часть корпуса и крепеж. Подшипник должен соответствовать валу и своей посадке, а сальник — рабочему участку вала. Вал не должен иметь выраженной выработки в зоне контакта с уплотнением.

Во время сборки деталь устанавливают без перекоса, совместив центральную посадку, контур стыка и все крепежные точки. Не следует притягивать корпус крепежом, если половины механизма не соединяются свободно: сопротивление может означать несовпадение посадок или неправильное положение внутренних деталей. Крепеж затягивают равномерно, чтобы плоскость картера прилегала по всему контуру. После сборки проверьте свободное вращение установленного вала и отсутствие задевания, затем убедитесь, что стык и зона сальника остаются чистыми.

Эта позиция подходит для ремонта только при полном совпадении геометрии и указанных размеров. Тщательное сравнение демонтированной детали до начала сборки помогает выбрать нужное исполнение переднего картера и избежать повторной разборки садового пылесоса.
