Втягивающее реле стартера для мотоблоков R175/180/190/195N TTG

Втягивающее реле стартера TTG для R175/180/190/195N

Втягивающее реле TTG предназначено для системы электрического запуска техники с двигателями R175, R180, R190 и R195N. Оно работает в составе стартерного узла мотоблока, мототрактора или другой техники с соответствующим двигателем и электростартером. При повороте ключа либо нажатии кнопки запуска реле включает стартер: силовые контакты замыкают пусковую цепь, а подвижный шток приводит в действие механизм стартера. Исправность этого узла напрямую влияет на своевременную реакцию электростартера на команду запуска.

Деталь подходит для замены неисправного втягивающего реле при ремонте или плановом обслуживании стартерной системы. На необходимость проверки реле могут указывать характерные признаки: стартер срабатывает не с первой попытки, включается с задержкой, вместо проворачивания двигателя слышны только щелчки либо на контактах снятого узла заметны следы перегрева. При этом такие симптомы не всегда означают неисправность именно реле. Аналогичные перебои могут быть связаны с аккумулятором, проводкой, замком зажигания или самим стартером, поэтому перед заменой важно проверить пусковую цепь целиком.

Конструкция и назначение

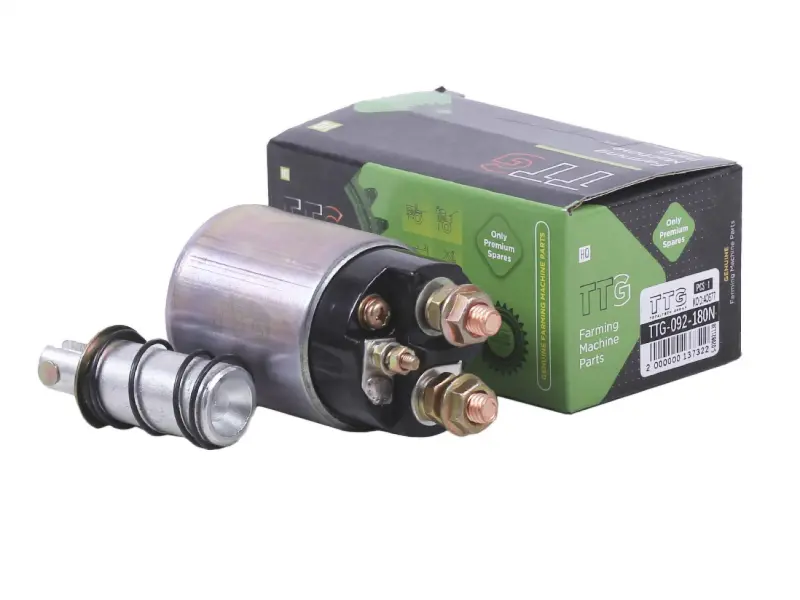

Реле выполнено в цилиндрическом корпусе и оснащено выдвижным штоком. Для подключения проводов стартерной системы конструкцией предусмотрены резьбовые силовые выводы. Это втягивающее реле электростартера, которое отвечает за коммутацию пусковой цепи и срабатывание механизма стартера. Оно не относится к отдельным механизмам ручного запуска.

Реле рассчитано на применение со стартерными узлами двигателей, обозначенных R175, R180, R190 и R195N. Исполнение 180N/195N представлено под артикулом TTG-092-180N. Однако обозначение двигателя необходимо учитывать вместе с конструкцией установленного электростартера: внутри этих линеек отдельные узлы могут различаться. Даже одинаковое обозначение мотоблока не гарантирует, что на технике установлен один и тот же вариант стартера.

Подбор перед установкой

До монтажа сравните реле со снятой деталью. Должны соответствовать расположение резьбовых силовых выводов и управляющего контакта, форма и ход штока, способ крепления к корпусу стартера и посадочное место. Отдельно проверьте обозначение двигателя и исполнение электростартера. Подбирать реле только по внешнему сходству, мощности двигателя или модели самого мотоблока недостаточно: решающее значение имеет соответствие конкретному стартерному узлу.

Если старое реле еще установлено, сначала оцените работу всей системы запуска. Проверьте, поступает ли команда на включение стартера, нет ли проблем в проводке и контактных соединениях, исправны ли аккумулятор, замок зажигания и стартер. Такой порядок помогает отличить неисправность втягивающего реле от других неполадок, которые проявляются похожим образом.

Рекомендации по замене

Перед началом работ отключите питание. Очистите контактные соединения от загрязнений, установите подходящее реле и надежно затяните подключенные провода. После монтажа убедитесь, что крепление соответствует корпусу стартера, шток работает в предусмотренном положении, а силовые и управляющий контакты подключены так же, как на снятом узле.

Правильно подобранное и установленное реле восстанавливает работу пусковой цепи в тех случаях, когда причина неисправности находится в его силовых контактах или механизме срабатывания. При выборе этой запчасти рекомендуем одновременно оценить состояние стартера, проводки, контактных соединений и источника питания — от совместной исправности этих элементов зависит стабильная работа электрозапуска.
