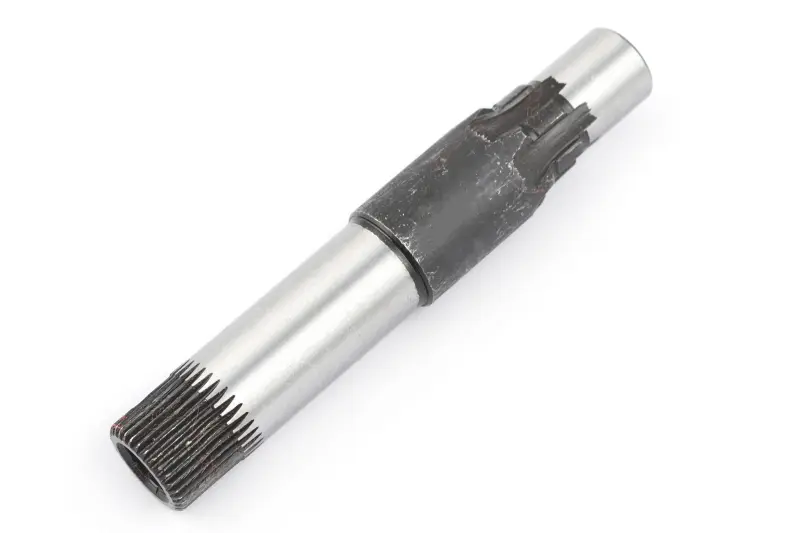

Вал кикстартера КПП Минск

Вал кикстартера КПП для мотоцикла Минск

Заводной вал предназначен для механизма ножного запуска двигателя мотоцикла Минск. Он принимает усилие от рычага кикстартера и передает его на зубчатый сектор пускового механизма. При нажатии на рычаг сектор входит в зацепление с храповой шестерней, после чего вращение через привод передается к коленчатому валу. От состояния этой детали зависят правильное зацепление сопряженных частей, полный ход рычага и стабильное возвращение механизма в исходное положение.

Конструкция включает наружную шлицевую часть для соединения с рычагом, зубчатый профиль и гладкие опорные участки. Эти зоны выполняют разные задачи, поэтому при подборе необходимо оценивать вал целиком. Совпадения только по названию мотоцикла недостаточно: у техники разных лет и модификаций могут отличаться геометрия посадки, длина участков, положение сектора и параметры шлицев.

Когда требуется замена

Проверить вал стоит, если рычаг запуска проворачивается без нормального сопротивления, периодически пропускает ход, закусывает, возвращается не полностью либо имеет заметный люфт. Причиной также могут быть поврежденные зубья сектора, сорванные наружные шлицы, изгиб или износ опорных поверхностей. Разбитое шлицевое соединение ухудшает фиксацию рычага, а нарушение геометрии вала мешает свободному движению и правильному зацеплению деталей пускового механизма.

Проскальзывание кикстартера не всегда связано только с валом. Во время разборки следует осмотреть сопряженную храповую шестерню, возвратную пружину, посадочные места, шайбы и втулки. Такой подход помогает определить причину неисправности и не оставлять внутри двигателя поврежденную деталь, которая способна нарушить работу нового вала.

Что сверить перед покупкой

• Общую геометрию: длину детали, расположение ступеней и расстояние между посадочными участками.
• Шлицевое соединение: диаметр, количество и форму шлицев, а также посадку имеющегося рычага кикстартера.
• Зубчатый профиль: положение сектора относительно торцов вала, ширину и форму его зубьев.
• Опорные поверхности: диаметры гладких участков и соответствие посадочным местам в картере.
• Исполнение механизма: расположение пружины, шайб и остальных деталей на снятом вале до начала сборки.

Наиболее надежный способ подбора — сопоставить новую деталь со снятым валом по всем посадочным и зубчатым участкам. Если старый вал деформирован или сильно изношен, основные размеры следует проверять по неизношенным зонам и посадочным местам двигателя. При неизвестной модификации мотоцикла желательно заранее уточнить исполнение установленного пускового механизма.

Установка и проверка после ремонта

Монтаж выполняют при разборке соответствующей части двигателя с соблюдением порядка установки пружины, шайб и сопряженных деталей. Перед сборкой очищают посадочные места и проверяют, нет ли задиров, перекоса или чрезмерного люфта. Возвратную пружину устанавливают и взводят в соответствии со схемой конкретного двигателя: неправильное положение пружины может сократить ход рычага или помешать его возвращению.

После установки вал должен двигаться без закусывания, зубчатый сектор — входить в зацепление по всей предусмотренной траектории, а рычаг — надежно удерживаться на шлицах. До окончательной сборки полезно вручную проверить полный ход кикстартера и возврат в верхнее положение. Вал подходит для ремонта пускового механизма мотоциклов Минск при полном совпадении его геометрии с установленной деталью.
