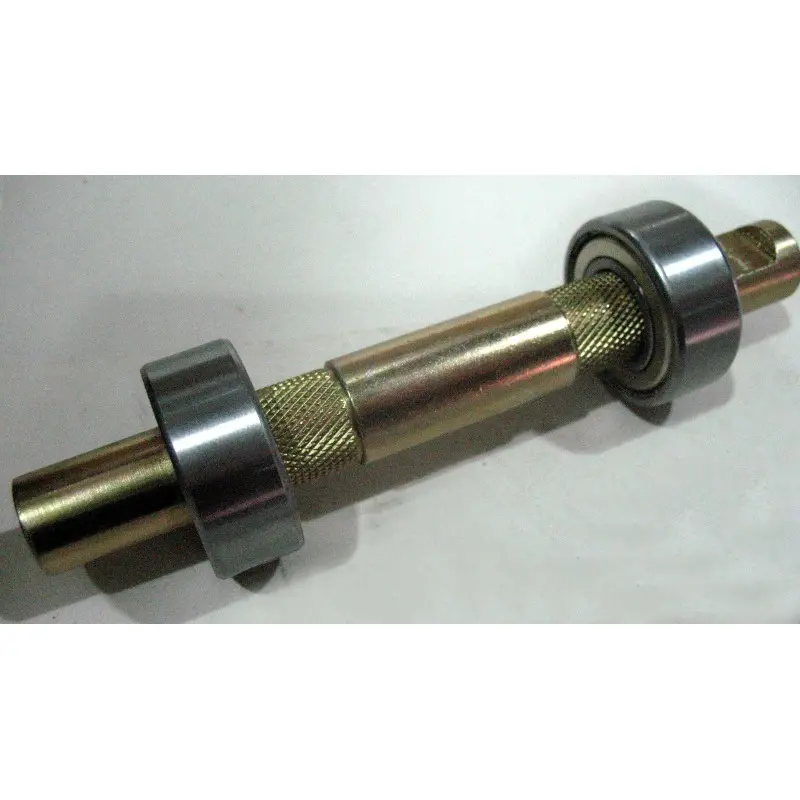

Разборная безрезьбовая каретка Kenli KL-910 под клин, 140 мм

Разборная велосипедная каретка Kenli KL-910 под клин

Kenli KL-910 предназначена для ремонта педального механизма дорожных велосипедов старого типа, включая модели ХВЗ и другие велосипеды с совместимой безрезьбовой посадкой. Каретка устанавливается в кареточный стакан рамы, поддерживает ось шатунов и обеспечивает ее вращение на двух закрытых промышленных подшипниках. Круглая ось рассчитана на шатуны, которые фиксируются клиньями, поэтому модель подходит именно для традиционной клиновой системы и не заменяет каретки под квадрат или современные шлицевые стандарты.

Конструкция и назначение

Модель KL-910 имеет разборную конструкцию и включает ось длиной 140 мм с двумя подшипниками 902 закрытого типа. Размер каждого подшипника — 16×35×14 мм. Узел рассчитан на безрезьбовую установку: посадочные части запрессовываются в кареточный стакан, а не вкручиваются в него как резьбовые чашки BSA. Такая схема встречается на дорожных велосипедах старого образца, поэтому перед заказом нужно определить не только длину оси, но и способ крепления каретки в конкретной раме.

Подшипники поддерживают ось с обеих сторон и позволяют шатунам вращаться без прямого трения оси о детали рамы. Закрытое исполнение подшипников ограничивает попадание загрязнений к дорожкам качения при обычной эксплуатации. Разборная компоновка сохраняет доступ к отдельным частям каретки при обслуживании, в отличие от полностью закрытого картриджа, который меняют целиком.

Подтвержденные параметры

• Модель: Kenli KL-910.
• Тип каретки: разборная, безрезьбовая.
• Крепление шатунов: под клин.
• Длина оси: 140 мм.
• Ширина кареточного стакана: 68 мм.
• Посадочный диаметр: 35 мм.
• Подшипники: два закрытых промышленных подшипника 902 размером 16×35×14 мм.
• Назначение: дорожные велосипеды старого типа ХВЗ и другие рамы с соответствующей посадкой.

Как проверить совместимость

Для правильного выбора сначала определите систему крепления шатунов. У совместимого велосипеда шатун надевается на круглую оконечность оси и удерживается поперечным клином. Если прежняя ось имеет квадратные или шлицевые концы, KL-910 не подойдет. Затем измерьте длину снятой оси: для этой модели она составляет 140 мм. Существенное отличие длины может изменить положение шатунов относительно рамы и линии передачи.

Отдельно проверьте кареточный стакан. Требуются ширина 68 мм, посадка диаметром 35 мм и безрезьбовой способ монтажа. Наличие в раме резьбы под вкручиваемые чашки указывает на другой стандарт. Название велосипеда само по себе не гарантирует совпадение: у старых рам после ремонта могли быть установлены детали иной конструкции, поэтому надежнее сопоставить тип посадки и основные размеры с демонтированной кареткой.

Установка и признаки замены

Поводом проверить каретку служат боковой люфт шатунов, хруст, заедание или заметно тугое вращение педалей. Перед монтажом из стакана удаляют загрязнения и остатки старой смазки, а посадочные поверхности осматривают на предмет повреждений. Подшипники следует запрессовывать ровно, без перекоса и ударной нагрузки по внутреннему кольцу. После установки ось должна свободно вращаться, не иметь ощутимого поперечного люфта и не смещаться в стакане.

Шатуны устанавливают с правильной взаимной ориентацией и закрепляют подходящими клиньями. После сборки проверяют свободный ход, отсутствие касания шатунов о раму и надежность крепежа. Если посадочное место деформировано, изношено или его размеры не соответствуют параметрам KL-910, установку лучше доверить велосипедному мастеру: плотная и соосная запрессовка напрямую влияет на вращение шатунов и срок службы подшипников.
