Регулируемый двухштифтовый ключ для каретки велосипеда, Тайвань

Регулируемый двухштифтовый ключ для каретки велосипеда

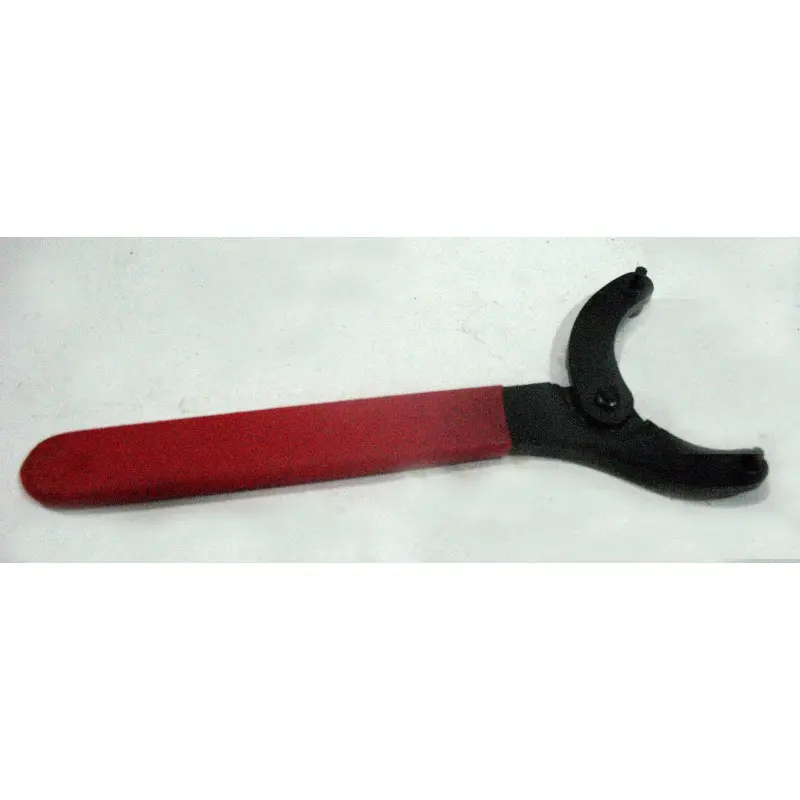

Специализированный ключ предназначен для обслуживания велосипедных кареток с чашкой, на которой предусмотрены отверстия под штифтовый инструмент. Два рабочих штифта входят в соответствующие отверстия и позволяют поворачивать чашку при разборке, сборке или регулировке кареточного механизма. Такая конструкция применяется прежде всего в традиционных регулируемых каретках чашечно-конусного типа. Инструмент подходит для домашней мастерской, велосервиса и восстановления велосипедов, где установлен именно такой формат соединения.

Назначение и принцип работы

Подвижная часть ключа изменяет расстояние между рабочими концами, поэтому их можно совместить с парой отверстий на чашке. После настройки оба штифта должны одновременно и полностью войти в посадочные места. Усилие передается через длинную рукоятку, а две точки контакта помогают удерживать инструмент в нужном положении во время поворота. Ключ используют для ослабления и выворачивания регулируемой чашки, ее установки, а также для точной настройки положения чашки при обслуживании разборной каретки.

Этот инструмент выбирают по форме сопряжения, а не только по общему названию каретки. Он рассчитан на детали с отверстиями под два штифта и не заменяет шлицевую головку, ключ для наружных чашек или крюковой ключ для отдельного кольца с наружными пазами. Перед работой необходимо определить, какой именно участок каретки требуется повернуть: стопорное кольцо и регулируемая чашка могут иметь разные посадочные профили и требовать разных инструментов.

Как проверить совместимость

Сначала сравните расположение отверстий на чашке с диапазоном перемещения рабочих концов ключа. Значение имеют межцентровое расстояние, диаметр отверстий, глубина их свободной части и доступ к чашке со стороны шатуна. Штифты должны входить без перекоса и не опираться только на край отверстия. Если рабочие концы не удается разместить одновременно либо они заметно тоньше или толще посадочных мест, следует подобрать ключ другого формата. Для шлицевых картриджей и современных наружных подшипниковых чашек нужен инструмент с соответствующим количеством и профилем шлицев.

Перед покупкой полезно осмотреть каретку после снятия пыльника или шатуна, если доступ к посадочному профилю закрыт. Наличие нескольких отверстий по окружности чашки указывает на возможность работы штифтовым ключом, однако окончательный выбор определяется фактическими размерами сопряжения. Модель велосипеда сама по себе не подтверждает совместимость: на одинаковых рамах после ремонта могут стоять каретки разных конструкций.

Практическая работа с ключом

До приложения усилия очистите отверстия чашки от загрязнений, чтобы штифты вошли на доступную глубину. Отрегулируйте положение подвижной части, установите оба конца в выбранную пару отверстий и держите рукоятку в плоскости вращения. Нагрузку увеличивайте плавно, не допуская бокового перекоса: при контакте только одним штифтом возрастает риск срыва инструмента и повреждения края отверстия. Направление отворачивания следует определять по типу резьбы конкретной каретки и стороне велосипеда.

При обслуживании регулируемой чашечно-конусной каретки сначала снимают шатуны и освобождают доступ к крепежу. Если чашку фиксирует отдельное стопорное кольцо, его ослабляют подходящим крюковым ключом, после чего чашку поворачивают штифтовым инструментом. Во время обратной сборки положение чашки настраивают небольшими перемещениями, затем фиксируют предусмотренным для каретки способом и проверяют вращение вала и отсутствие люфта. Чрезмерное усилие на тонких штифтах не заменяет правильную очистку резьбы и точное совпадение инструмента с посадочными местами.

Преимущества конструкции

• Регулируемое расстояние между штифтами позволяет настроить ключ под разные варианты расположения парных отверстий в пределах его рабочего диапазона.
• Одновременный контакт в двух точках распределяет усилие и помогает контролировать положение инструмента при повороте чашки.
• Удлиненная рукоятка создает удобный рычаг, а красное покрытие зоны хвата помогает увереннее удерживать ключ во время сервисных операций.

Ключ произведен в Тайване. Для точного подбора сопоставьте рабочий профиль каретки, расстояние между отверстиями и размер штифтов. Правильно выбранный инструмент упрощает аккуратную разборку и настройку обслуживаемой каретки без применения ударного способа отворачивания чашки.
