Съемник велосипедного шатуна с ручкой

Съемник велосипедного шатуна с ручкой

Инструмент предназначен для аккуратного демонтажа велосипедного шатуна с вала каретки. Он пригодится при замене шатунов, обслуживании каретки и других ремонтных операциях, для которых необходимо разобрать систему привода. Резьбовой принцип работы позволяет стягивать шатун вдоль оси без ударов по компонентам и попыток поддеть деталь случайными приспособлениями.

Принцип работы съемника

Корпус съемника вкручивается в предусмотренную для демонтажа резьбу шатуна. После его полной посадки вращают центральный выжимной винт: винт упирается в торец вала каретки, а корпус постепенно вытягивает шатун с посадочного места. Нагрузка при этом направлена вдоль оси, поэтому мастер может контролировать процесс и вовремя остановиться, если инструмент пошел с перекосом или резьба оказывает необычно сильное сопротивление.

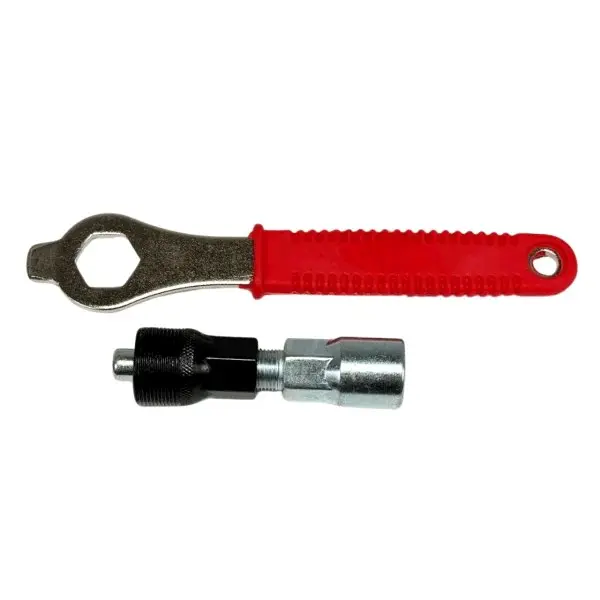

Отдельная ручка служит для удержания и вращения инструмента. Ее красная рельефная накладка обеспечивает более уверенный хват ладонью. Такая конструкция удобна для домашнего набора велоинструментов и мастерской: съемник не требуется проворачивать плоскогубцами или другим плохо подходящим приспособлением.

Когда применяется инструмент

Снять шатун обычно требуется для доступа к каретке, замены изношенной системы, перестановки совместимых деталей или устранения неисправностей в зоне крепления шатунов. После отворачивания фиксирующего болта либо гайки шатун нередко остается плотно посаженным на вал. Именно на этом этапе используется резьбовой съемник: он создает контролируемое выжимное усилие и постепенно освобождает соединение.

Инструмент рассчитан на шатуны, конструкция которых предусматривает внутреннюю резьбу под съемник. Он не является универсальным решением для всех существующих велосипедных систем. Интегрированные конструкции, самосъемные крепления и разные варианты посадки могут обслуживаться иным способом, поэтому тип шатунов следует определить до начала разборки.

Что проверить перед выбором

• Конструкцию крепления: у шатуна должна быть резьба, предназначенная для установки резьбового съемника.
• Посадочный стандарт: квадрат, ISIS, Octalink и другие системы различаются формой вала и требованиями к упорной части инструмента.
• Состояние резьбы: загрязненные, замятые или сорванные витки не позволяют надежно и ровно установить корпус.
• Форму торца вала: наконечник выжимного винта должен правильно опираться на вал, а не проваливаться в отверстие и не упираться в неподходящую поверхность.
• Доступ к крепежу: перед установкой съемника необходимо полностью удалить болт, гайку и другие детали, мешающие работе выжимного винта.

Порядок демонтажа

Сначала снимают заглушку, если она предусмотрена конструкцией, затем отворачивают крепеж шатуна. Центральный винт съемника предварительно выводят назад, чтобы он не мешал вкручивать наружный корпус. Резьбу очищают, корпус наживляют вручную без перекоса и вворачивают на полную доступную глубину. Только после этого начинают плавно вращать выжимной винт ручкой, удерживая инструмент ровно относительно оси каретки.

Не следует начинать выжимание, если корпус вошел лишь на несколько витков: под нагрузкой можно повредить резьбу шатуна. При резком увеличении сопротивления нужно прекратить вращение и проверить посадку корпуса, положение наконечника и отсутствие оставленного крепежа. После снятия детали инструмент выворачивают, а резьбовые поверхности очищают перед следующим применением.

Перед покупкой сопоставьте тип крепления на своем велосипеде с конструкцией этого съемника. Если стандарт посадки или размер резьбы неизвестен, сначала определите модель шатунов и каретки. Правильно подобранный инструмент делает разборку предсказуемой и помогает сохранить шатун пригодным для повторной установки.
