Комплект прокладок цилиндра Stels 50 2T

Комплект прокладок цилиндра Stels 50 2T

Комплект предназначен для герметизации соединений цилиндро-поршневой группы двухтактного скутера Stels 50. Он используется при снятии и повторной установке цилиндра и головки, а также при ремонте, связанном с потерей герметичности этих соединений. Прокладки разделяют внутренний объём двигателя и внешнюю среду, препятствуя подсосу воздуха, выходу топливной смеси и снижению компрессии.

Назначение комплекта

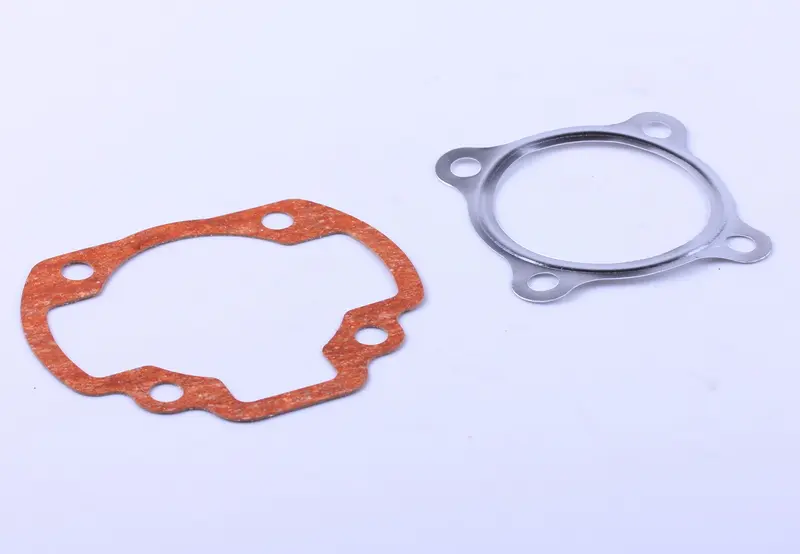

В набор входят две прокладки разной формы. Фигурная прокладка устанавливается в нижнем соединении цилиндра и имеет вырезы, соответствующие каналам и крепёжным точкам. Кольцевая прокладка с четырьмя крепёжными ушками предназначена для соединения цилиндра с головкой. Каждая деталь работает на своём участке, поэтому при обслуживании цилиндро-поршневой группы необходимо правильно определить её положение и совместить все отверстия.

Исправное уплотнение помогает сохранять компрессию и предотвращает неконтролируемый подсос воздуха через стыки. Для двухтактного двигателя это особенно существенно: нарушение герметичности может повлиять на состав поступающей смеси и устойчивость работы мотора. Поводом проверить прокладки становятся мокрый стык цилиндра, следы прорыва смеси, заметное снижение компрессии либо обнаруженные после разборки разрывы, продавленные участки и пересохшие края.

Как проверить совместимость

Обозначение Stels 50 2T является основным ориентиром, но при подборе следует учитывать конкретную модификацию установленного двигателя. До покупки сопоставьте старые прокладки с формой деталей из комплекта. Простого совпадения названия скутера недостаточно, если двигатель ранее менялся или цилиндро-поршневая группа отличается от штатной.

• Контур основания: фигурная прокладка должна повторять плоскость посадки цилиндра без выхода внутрь каналов.
• Центральное отверстие: его форма и расположение должны совпадать с соответствующим проходом на снятой детали.
• Крепёжные точки: проверьте количество отверстий, расстояние между ними и положение относительно вырезов.
• Форма кольцевой прокладки: сравните внутренний контур и расположение четырёх ушек.
• Толщина: её необходимо сверить со штатной прокладкой, поскольку этот параметр связан с положением цилиндра и плотностью соединения.

Установка и обслуживание

Комплект устанавливают на чистые и ровные сопрягаемые поверхности. Остатки прежней прокладки и загрязнения удаляют аккуратно, не повреждая плоскости цилиндра, картера и головки. Перед сборкой проверяют отсутствие задиров, вмятин и других дефектов в зоне прилегания. Прокладки укладывают без складок и смещения: крепёжные отверстия и окна должны полностью совпасть, а края не должны перекрывать каналы.

Крепёж цилиндра и головки затягивают в последовательности и с усилием, предусмотренными для конкретной модификации двигателя. Произвольная или неравномерная затяжка способна нарушить прилегание даже новой прокладки. Не следует компенсировать неподходящую геометрию чрезмерным усилием крепежа: если контуры или отверстия не совпадают, требуется другой комплект.

После сборки контролируют сухость стыков и устойчивость работы двигателя. Набор подходит для планового ремонта Stels 50 2T, восстановления разобранной цилиндро-поршневой группы и устранения утечек, вызванных повреждёнными уплотнениями. Тщательная сверка формы до монтажа помогает выполнить ремонт без повторной разборки.
