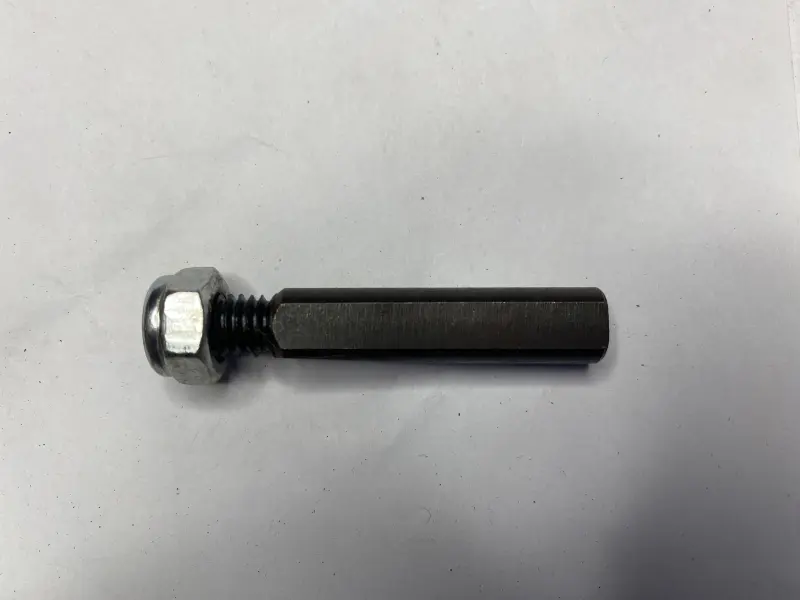

Крепежная деталь для карданного шарнира мотоциклов МТ и Днепр. Клин устанавливается в вилке кардана и фиксирует соединение после посадки и затягивания гайки. Он нужен при сборке карданной передачи, ремонте шарнира Гука или замене изношенного крепежа. Деталь имеет удлиненную клиновую часть, резьбовой конец и комплектуется шестигранной гайкой.

Карданный вал передает вращение к главной передаче заднего колеса, поэтому состояние его соединений влияет на правильную сборку трансмиссии. Клин занимает определенное место в конструкции кардана: в руководствах по устройству мотоциклов Днепр он указан рядом с вилкой, шайбой, гайкой и шплинтом. Это небольшая, но функционально важная крепежная позиция, которую подбирают по посадке конкретной вилки, а не только по общему внешнему сходству.

Что проверить при выборе

Товар предназначен для применения в карданном шарнире мотоциклов семейства МТ, Днепр. Перед заказом следует уточнить конструкцию кардана на конкретной модели и сравнить новую деталь со снятой. У разных лет выпуска, модификаций и ранее отремонтированных мотоциклов состав соединения может отличаться, поэтому ориентироваться нужно на фактическую посадку.

• Назначение: фиксация соединения в карданном шарнире, также называемом шарниром Гука.
• Применение: мотоциклы МТ и Днепр с соответствующей конструкцией карданной передачи.
• Конструкция: удлиненный клиновой стержень с плоскими гранями, резьбовым участком и гайкой.
• Проверка посадки: сопоставьте длину и профиль клиновой части, расположение резьбы, размер гайки и отверстие в вилке.
• Комплектация позиции: один клин и одна гайка; шайбу, шплинт и другие детали соединения проверяют отдельно.

Особое внимание уделите состоянию отверстия и бобышки вилки. Если посадочное место разбито, деформировано или имеет заметную выработку, установка одного нового клина не устранит причину люфта. Одновременно осматривают вилку, карданный шарнир и соприкасающиеся поверхности. Старую деталь полезно сохранить до завершения подбора, чтобы сравнить форму клина и расположение резьбовой части без предположений о модификации мотоцикла.

Установка и контроль соединения

Монтаж выполняют на очищенном посадочном месте. Клин ориентируют по профилю отверстия и запрессовывают в вилку, после чего устанавливают предусмотренные конструкцией крепежные детали и затягивают гайку. В техническом руководстве для кардана мотоциклов Днепр-11/16 указано, что при правильно подобранных регулировочных прокладках головка клинового болта после запрессовки и затягивания гайки располагается на одном уровне с бобышкой вилки. Этот признак используют как контроль правильной сборки соответствующего варианта кардана.

Не следует компенсировать износ посадки чрезмерной затяжкой или устанавливать клин с неподходящим профилем. Деталь должна входить в свое место без перекоса, а резьба — оставаться целой по всей рабочей зоне. Усилие затяжки и способ стопорения выбирают по руководству для конкретной модели: в штатной схеме карданного вала Днепр рядом с клином предусмотрены шайба, гайка и шплинт, но их наличие и состояние необходимо проверить на ремонтируемом мотоцикле.

Когда требуется замена

Клин меняют при повреждении резьбы, деформации стержня, выраженной выработке граней, неплотной посадке либо во время восстановления разобранного карданного соединения. После сборки проверяют отсутствие ненормального смещения в месте фиксации и убеждаются, что гайка надежно удерживается предусмотренным способом. Такой подход помогает восстановить штатную посадку крепежа и не переносить скрытые дефекты старой детали в заново собранный карданный шарнир.

Клин ГУК VT подходит для планового обслуживания и ремонта карданной передачи МТ, Днепр при совпадении конструкции вилки и посадочных параметров. До установки сравните деталь со старым клином, осмотрите сопряженные поверхности и заранее подготовьте остальные крепежные компоненты, предусмотренные схемой конкретного мотоцикла.
