Подшипник распредвала 6203 для двигателя 188D

Подшипник распредвала 6203 для двигателя 188D

Шариковый подшипник 6203 служит опорой распределительного вала в одноцилиндровом четырехтактном дизельном двигателе 188D с воздушным охлаждением. Он удерживает вал в посадочном месте и обеспечивает его свободное вращение при работе газораспределительного механизма. Исправная опора помогает распредвалу сохранять предусмотренное положение относительно толкателей и других деталей привода клапанов, поэтому состояние подшипника необходимо учитывать при ремонте двигателя мотоблока, культиватора или генераторной установки с мотором соответствующего типа.

Размеры и исполнение

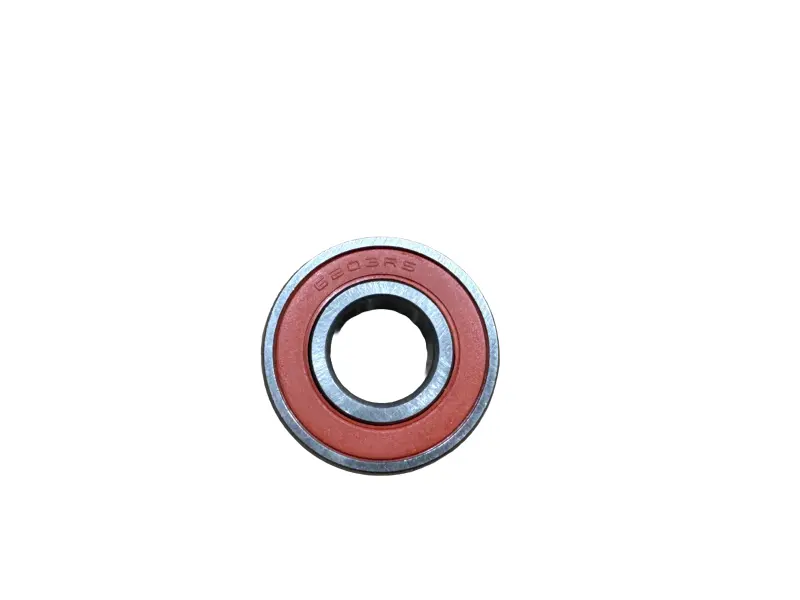

Подшипник относится к однорядному радиальному шариковому типу с глубокими дорожками качения. Такое исполнение рассчитано прежде всего на радиальную нагрузку и также способно воспринимать небольшую осевую нагрузку в обоих направлениях. На торцевой стороне установлено красное уплотнение. Основной размер обозначения 6203 составляет 17×40×12 мм: внутренний диаметр — 17 мм, наружный диаметр — 40 мм, ширина — 12 мм.

• Тип: однорядный радиальный шариковый подшипник с глубокими дорожками качения.
• Обозначение: 6203.
• Внутренний диаметр: 17 мм.
• Наружный диаметр: 40 мм.
• Ширина: 12 мм.
• Назначение: опора распредвала двигателя 188D.
• Категория применения: двигатели мотоблоков, культиваторов и генераторных установок.

Как проверить совместимость

При подборе необходимо одновременно проверить модель двигателя, обозначение и три посадочных размера. Надпись 188D относится к типу двигателя, а 6203 определяет размерную серию подшипника. Посадка будет корректной только при соответствии отверстия 17 мм шейке вала, наружного диаметра 40 мм гнезду корпуса и ширины 12 мм предусмотренному месту. Ориентироваться лишь на внешний вид детали нельзя: подшипники близких серий могут выглядеть одинаково, но отличаться диаметром отверстия, наружным размером или шириной.

Перед заказом стоит измерить снятую деталь штангенциркулем и сверить модель двигателя. Дополнительно проверьте исполнение уплотнений и внутренний зазор прежнего подшипника. Суффиксы после обозначения 6203 могут указывать на конструкцию защитных элементов или величину зазора; эти параметры должны соответствовать требованиям конкретной модификации мотора. Если двигатель ранее ремонтировали, надежнее ориентироваться не только на название техники, но и на фактические размеры вала и посадочного гнезда.

Когда требуется замена

Проверка подшипника необходима при появлении ощутимого радиального люфта распредвала, шероховатого вращения, заеданий, гула или металлического шума со стороны механизма газораспределения. Основанием для замены также являются повреждение уплотнения, следы коррозии, загрязнение внутренних дорожек или заметный износ посадочных поверхностей. Эти признаки нельзя устранять регулировкой клапанных зазоров: изношенную опору следует заменить, одновременно проверив распредвал и корпус на повреждения.

Рекомендации по установке

Монтаж выполняют на чистые посадочные поверхности после удаления загрязнений и остатков старой смазки. До установки нужно убедиться, что вал и гнездо не имеют задиров, коррозии, овальности и выработки, способной нарушить посадку нового подшипника. Усилие прикладывают только к кольцу, которое устанавливается с натягом: при посадке на вал воздействуют на внутреннее кольцо, при запрессовке в корпус — на наружное. Передавать монтажное усилие через шарики и дорожки качения нельзя, поскольку это может повредить новый подшипник еще до запуска двигателя.

После сборки распредвал должен поворачиваться плавно, без подклинивания, перекоса и ощутимого люфта. Затем восстанавливают газораспределительный механизм в соответствии с порядком сборки двигателя 188D и проверяют правильность установки сопряженных деталей. Точное совпадение размеров 17×40×12 мм, аккуратная запрессовка и исправные посадочные места являются основными условиями корректной работы этой опоры.
