Гнездо зарядки для аккумуляторного опрыскивателя

Гнездо зарядки для аккумуляторного опрыскивателя

Гнездо предназначено для подключения зарядного устройства к аккумуляторному садовому опрыскивателю. Деталь устанавливается в корпус техники и соединяется с внутренней проводкой двумя выводами. Она подходит для ремонта опрыскивателя, у которого разъем расшатан, поврежден механически, не удерживает штекер или перестал обеспечивать надежный контакт при зарядке аккумулятора.

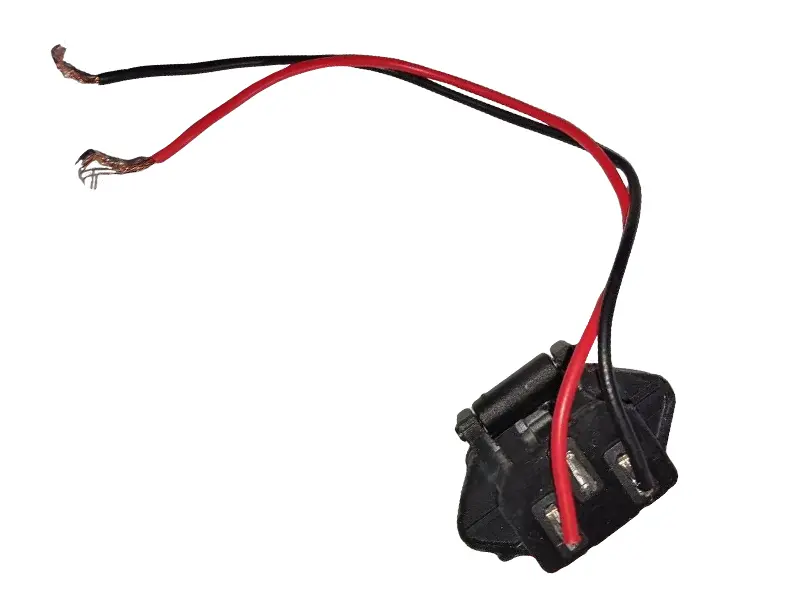

Конструкция включает черный корпус с цилиндрическим входом под штекер и два изолированных провода — красный и черный. Свободные концы проводов подготовлены для подключения внутри опрыскивателя. Корпус имеет панельное исполнение: разъем размещается в предусмотренном посадочном месте, чтобы зарядное устройство можно было подключать снаружи без разборки техники при каждом пополнении заряда.

Что проверить перед выбором

Гнезда зарядки у аккумуляторных опрыскивателей могут отличаться формой корпуса, способом фиксации, параметрами цилиндрического разъема и схемой подключения. Поэтому деталь следует подбирать не только по назначению техники. Наиболее надежный способ — снять старое гнездо и сопоставить его с новой деталью по всем конструктивным признакам.

• Сравните форму и размеры корпуса, а также конфигурацию места, в которое устанавливается разъем.
• Проверьте наружный и внутренний диаметры входа, его глубину и плотность посадки штекера зарядного устройства.
• Сопоставьте количество проводов, их расположение и способ соединения с проводкой опрыскивателя.
• Убедитесь, что длины выводов достаточно для подключения без натяжения и перегибов.
• Сверьте полярность и схему соединения со старой деталью или технической документацией конкретного опрыскивателя.

Совпадение только внешнего вида не подтверждает совместимость. Штекер может входить в разъем, но отличаться контактной частью или полярностью. До установки необходимо также убедиться, что зарядное устройство соответствует аккумулятору и модели опрыскивателя. Само гнездо не преобразует напряжение и не заменяет зарядный блок: оно служит точкой подключения между его штекером и внутренней проводкой техники.

Замена и подключение

Перед началом ремонта опрыскиватель отключают, а аккумулятор отсоединяют от проводки. До демонтажа полезно зафиксировать расположение старых проводов и точку подключения каждого из них. Поврежденное гнездо извлекают из панели, после чего проверяют состояние соседних контактов и изоляции: обгоревшие, окисленные или ослабленные соединения способны сохранять неисправность даже после установки новой детали.

Новое гнездо размещают в штатном посадочном месте и подключают по исходной схеме с соблюдением полярности. Соединения должны быть закреплены и изолированы, а провода уложены без натяжения, прижатия острыми кромками и контакта с подвижными частями. Перед окончательной сборкой проверяют, что корпус зафиксирован ровно, штекер вставляется без чрезмерного усилия и не выпадает при небольшом перемещении кабеля.

Когда требуется замена

Поводом для проверки гнезда становятся прерывистая зарядка при движении штекера, заметный люфт, деформация корпуса, повреждение проводов или отсутствие устойчивого контакта. Перед заменой стоит исключить неисправность самого зарядного устройства и аккумулятора. Если проблема связана с разъемом, установка подходящего по геометрии и схеме подключения гнезда позволяет восстановить штатное подключение зарядного блока без замены других исправных деталей опрыскивателя.

Эта позиция предназначена именно для ремонта аккумуляторных опрыскивателей и не является зарядным устройством. Для точного подбора сравните снятую деталь, посадочное место, штекер используемого блока и разводку проводов. Такой подход особенно важен для внешне похожих моделей, в которых могут применяться разные варианты разъемов.
