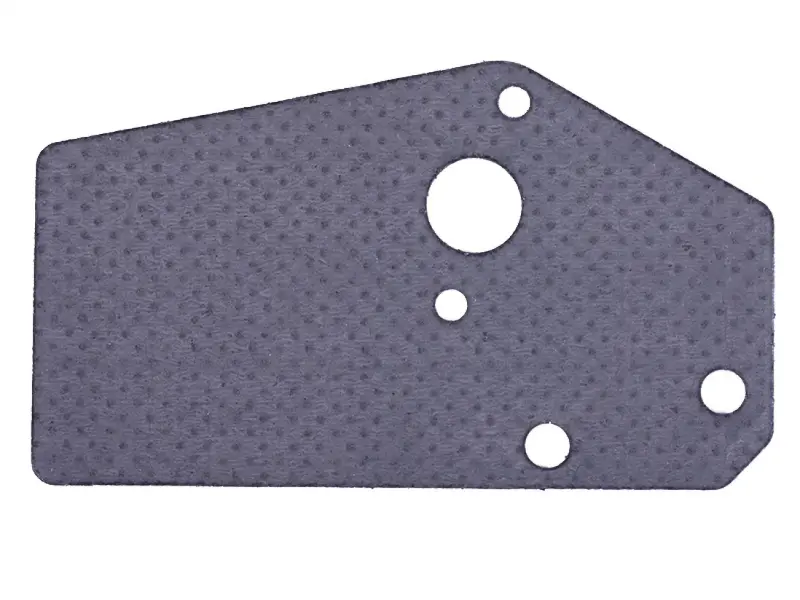

Огнестойкая прокладка карбюратора для двигателя P70F

Огнестойкая прокладка карбюратора P70F

Прокладка предназначена для герметизации стыка карбюратора с впускным фланцем головки цилиндра бензинового двигателя P70F. Деталь перекрывает плоскость соединения, а ее центральное отверстие формирует проход для топливовоздушной смеси. Плотное прилегание по контуру помогает исключить подсос постороннего воздуха, утечку смеси и проникновение пыли через место соединения.

Прокладка изготовлена из листового паронита и рассчитана на установку рядом с нагревающимися деталями двигателя. Увеличенная площадь выполняет функцию теплового экрана между ребрами охлаждения и корпусом карбюратора. Каучуковая составляющая паронита также способствует гашению высокочастотных вибраций, передаваемых от двигателя к карбюратору. Такая конструкция поддерживает герметичность впуска и создает нормальные условия для приготовления смеси.

Основные параметры

• Назначение: уплотнение соединения карбюратора с головкой цилиндра.
• Совместимый двигатель: бензиновый P70F.
• Материал: паронит.
• Длина: 148 мм.
• Ширина: 86 мм.
• Толщина: 1,5 мм.
• Диаметр проходного отверстия: 19 мм.
• Расстояние между крепежными отверстиями по центрам: 43 мм.
• Масса: 35 г.

Когда требуется замена

Состояние прокладки проверяют при снятии карбюратора, ремонте впуска или появлении признаков нарушения герметичности. Поводом для замены служат разрыв, продавленные участки, расслоение, затвердевшие края либо повреждение поверхности вокруг отверстий. Деформированная деталь уже не обеспечивает равномерного прилегания между фланцами. В результате во впуск может поступать лишний воздух, из-за чего настройка карбюратора не дает ожидаемого результата, а двигатель способен работать неустойчиво.

Как проверить совместимость

Перед выбором необходимо уточнить обозначение двигателя и сопоставить старую прокладку с размерами новой детали. Для правильной посадки должны совпасть внешний контур, положение центрального канала, межцентровое расстояние крепежа и расположение дополнительных отверстий. Особенно важно проверить длину 148 мм, ширину 86 мм, толщину 1,5 мм, диаметр прохода 19 мм и расстояние 43 мм между центрами крепежных отверстий. Одного сходства формы недостаточно: смещенный канал или несовпадающий крепеж не позволят установить прокладку без перекоса.

Рекомендации по установке

Монтаж выполняют на очищенные и ровные привалочные поверхности. Остатки прежнего уплотнения и загрязнения удаляют аккуратно, не оставляя царапин и выступов, которые могут нарушить плотность стыка. Новую прокладку располагают без натяжения, совмещая проходной канал и все отверстия. Крепеж затягивают равномерно, чтобы не продавить паронит с одной стороны и не деформировать фланец карбюратора.

Повторно использовать снятую или уже обжатую прокладку не следует: после разборки она может не восстановить исходную форму. После сборки проверяют плотность соединения и работу двигателя. Эта прокладка подходит для обслуживания впуска двигателя P70F на мотоблоке или культиваторе, когда требуется восстановить герметичное соединение карбюратора с головкой цилиндра и уменьшить передачу нагрева на его корпус.
