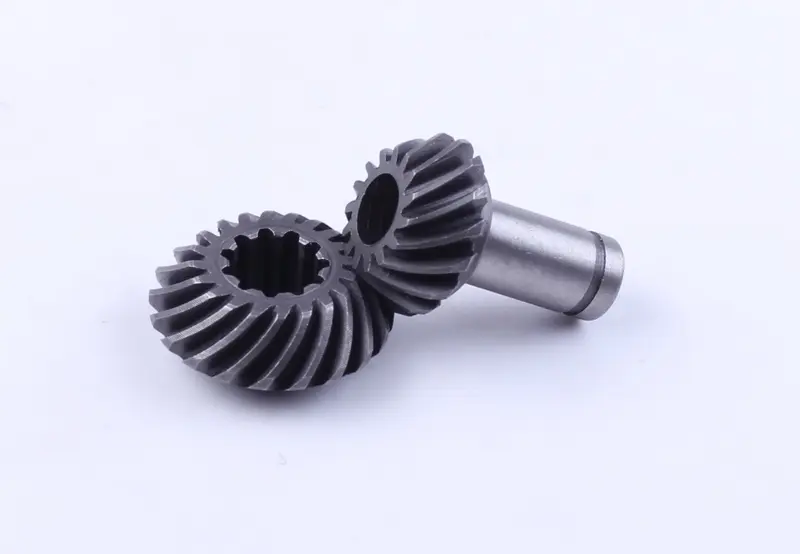

Шестерни редуктора мотокосы 9T без подшипников

Шестерни редуктора мотокосы 9T без подшипников

Зубчатая пара предназначена для ремонта нижнего редуктора мотокосы или бензинового триммера. В этом механизме вращение от приводного вала, проходящего внутри штанги, передается на выходной вал, где устанавливается косильная головка либо нож. Коническое зацепление позволяет изменить направление вращения между пересекающимися осями. Деталь выбирают для восстановления исправного редуктора, если его корпус, посадочные места и остальные пригодные компоненты не требуют замены в сборе.

Исполнение 9T относится к важному посадочному параметру, однако одного обозначения недостаточно для безошибочного подбора. У редукторов мотокос встречаются разные профили соединения, размеры шестерен, количество зубьев конического зацепления и варианты установки вала. Перед заказом нужно разобрать редуктор и сопоставить новую пару со снятыми деталями. Сравнивают обе шестерни одновременно: их форму, наружные габариты, высоту, число и направление зубьев, внутренние посадки, длину хвостовика и расположение проточек. Совпадение только одного признака не подтверждает совместимость.

Что учитывать при выборе

• Обозначение 9T. Оно должно соответствовать варианту редуктора и профилю соединения с приводным валом мотокосы.
• Геометрия пары. Ведущая и ведомая шестерни должны иметь совместимые углы, шаг и форму зубьев, иначе получить правильное пятно контакта не удастся.
• Посадочные места. Необходимо сверить внутренний профиль большой шестерни, диаметр и длину вала-шестерни, а также все упорные участки и канавки.
• Исполнение без подшипников. Позиция рассчитана на ремонт с отдельным подбором опорных деталей; состояние снятых подшипников следует оценить до сборки.
• Состояние корпуса. Посадочные гнезда не должны иметь выработки, трещин или деформации, способной нарушить положение валов.

Замену зубчатой пары обычно выполняют при сколах, заметной выработке зубьев, заклинивании, увеличенном люфте либо постороннем шуме редуктора. Перед установкой полезно проверить не только шестерни, но и оба подшипника, выходной вал, стопорные детали и корпус. Изношенная опора способна сместить вал относительно второй шестерни, поэтому новая пара в таком редукторе будет зацепляться неправильно. Если повреждены обе контактирующие детали, их меняют вместе: сочетание новой шестерни с сильно выработанной сопряженной деталью ухудшает контакт зубьев.

Установка и проверка

Монтаж выполняют после очистки корпуса от старой смазки и металлических частиц. Детали размещают в том же порядке, который предусмотрен конструкцией конкретного редуктора, не меняя положение шайб, втулок, стопорных колец и других фиксаторов. После сборки в корпус закладывают подходящую для редукторов мотокос смазку в количестве, предусмотренном инструкцией техники. До запуска вал проворачивают вручную: движение должно быть равномерным, без подклинивания и чрезмерного люфта. Затем редуктор кратковременно проверяют без высокой нагрузки и контролируют отсутствие нетипичного шума или нагрева.

Эта позиция подходит покупателю, который ремонтирует имеющийся редуктор по образцу демонтированной зубчатой пары и располагает совместимыми подшипниками либо приобретает их отдельно. Если невозможно точно сопоставить посадки и геометрию, надежнее измерить старые детали штангенциркулем и проверить конструкцию редуктора по документации мотокосы. Такой подход помогает исключить установку внешне похожей, но несовместимой пары и вернуть передачу вращения от штанги к режущей оснастке.
