Рейка топливного насоса для двигателя 192D

Рейка топливного насоса для дизельного двигателя 192D

Механическая рейка предназначена для управления подачей топлива в дизельном двигателе 192D, устанавливаемом на мотоблоки и культиваторы. Деталь взаимодействует с топливным насосом и механизмом регулятора: перемещение рычажной системы изменяет положение управляющей части насоса, от которого зависит количество топлива, подаваемого двигателю. Это не трубка для транспортировки топлива и не аккумуляторная рампа, а приводной механизм системы регулирования.

Назначение и устройство

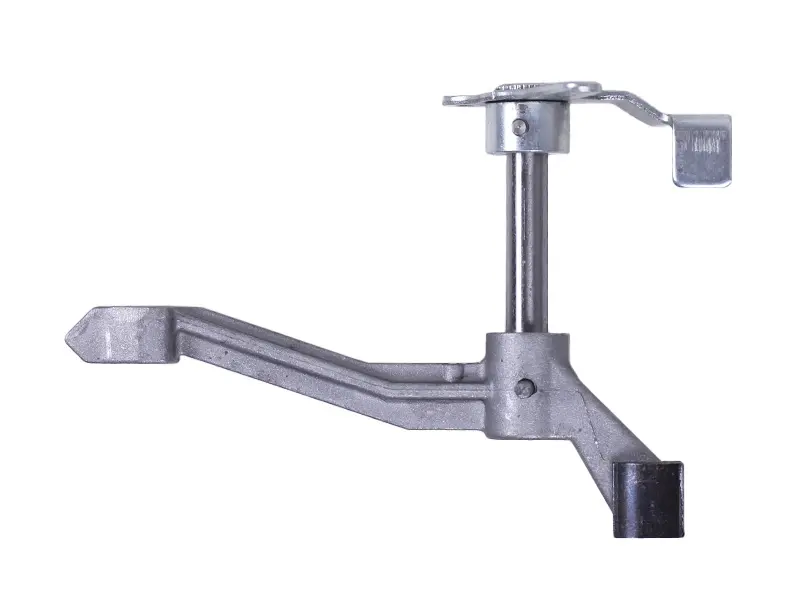

Конструкция объединяет профилированный рычаг, вертикальный вал, верхнюю управляющую пластину и точки присоединения к сопряженным деталям. Такая компоновка передает движение от регулятора и органов управления к топливному насосу. Свободный ход рейки без заеданий необходим для корректного изменения подачи при запуске, изменении частоты вращения и работе двигателя под нагрузкой.

Рейку заменяют при деформации рычагов, заметном износе соединений, повреждении посадочных участков либо затрудненном перемещении механизма. Подобные неисправности могут сопровождаться плохой реакцией двигателя на управление, нестабильными оборотами или невозможностью правильно отрегулировать подачу. Перед заменой следует проверить и другие связанные детали: пружины регулятора, тяги, рычаги, топливный насос и их соединения. Это помогает исключить ситуацию, когда причина неполадки находится не в самой рейке.

Что проверить при подборе

• Модель двигателя: деталь рассчитана на дизельный двигатель 192D. Обозначение двигателя необходимо сверять непосредственно на технике или в ее технической документации.
• Конфигурацию старой детали: сопоставьте форму основного рычага, направление изгибов, расположение вертикального вала и верхней пластины.
• Посадочные точки: проверьте взаимное положение отверстий, упоров и мест соединения с регулятором и топливным насосом.
• Модификацию механизма: одинаковое обозначение техники не всегда исключает различия между выпусками двигателя, поэтому одной общей внешней схожести недостаточно.

Карточки совместимых запчастей относят 192D к одноцилиндровым четырехтактным дизельным двигателям с воздушным охлаждением. Рейку следует выбирать именно по модели двигателя и исполнению установленного механизма, а не только по марке мотоблока. Если прежняя деталь сохранилась, наиболее надежный способ подбора — последовательное сравнение ее геометрии, точек крепления и направления движения всех рычагов.

Установка и проверка после ремонта

Перед монтажом очистите посадочные места и убедитесь, что сопряженные тяги не погнуты и перемещаются без закусывания. Рейку устанавливают в штатное положение, соединяют с регулятором и управляющей частью топливного насоса, после чего вручную проверяют полный ход механизма. Деталь не должна упираться в соседние поверхности, самопроизвольно заклинивать или требовать усилия для перемещения. Изменять форму рычагов для подгонки не следует: это способно нарушить предусмотренную геометрию управления.

После сборки необходимо проверить возврат механизма, положения минимальной и максимальной подачи, реакцию на орган управления и устойчивость оборотов. Регулировочные операции выполняют по руководству для конкретной версии двигателя 192D. При отсутствии опыта обслуживания дизельной топливной аппаратуры установку и окончательную настройку разумно поручить специалисту: правильное соединение рейки с регулятором и насосом влияет на запуск, изменение оборотов и работу двигателя под нагрузкой.
