Съемник магнита генератора для японских скутеров

Съемник магнита генератора для японских скутеров

Специальный механический инструмент предназначен для снятия ротора, или магнето, с посадки на коленчатом валу при ремонте и обслуживании генератора скутера. Он применяется после снятия крышки и штатного крепежа ротора, когда деталь остается плотно посаженной на валу и ее нельзя корректно демонтировать обычным ключом. Резьбовой съемник создает направленное осевое усилие и позволяет отделить ротор без поддевания его отвертками за край.

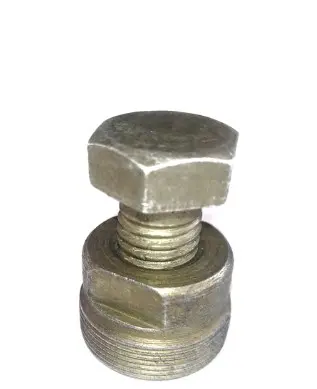

Конструкция состоит из цилиндрического резьбового корпуса и центрального нажимного болта с шестигранной головкой. Корпус соединяется с предусмотренной на роторе резьбой, а болт при вращении упирается в торец вала. Дальнейшее закручивание болта создает усилие между корпусом съемника и валом, благодаря чему ротор постепенно выходит с посадочного места. Такой принцип особенно удобен там, где вокруг магнето мало свободного пространства для захватного инструмента.

Назначение и применение

Съемник нужен при доступе к статору, проверке компонентов генератора, работе с коленчатым валом и других операциях, для которых требуется демонтировать ротор. Это сервисный инструмент, а не деталь, остающаяся внутри двигателя после ремонта. После завершения операции его выкручивают, очищают и сохраняют для последующего обслуживания совместимой техники.

• Резьбовой корпус соединяется непосредственно с посадочной резьбой ротора и передает усилие по оси, не требуя наружных лап или захватов.
• Центральный нажимной болт позволяет увеличивать усилие постепенно и контролировать момент отделения ротора от вала.
• Шестигранные поверхности дают возможность удерживать корпус и вращать болт подходящими гаечными ключами.
• Компактная схема подходит для работы в ограниченном пространстве возле генератора скутера.

Как проверить совместимость

Обозначение «для японских скутеров» описывает направление применения, но не заменяет проверку резьбы. На разных марках, моделях, поколениях двигателя и вариантах ротора могут использоваться съемники с различными диаметром, шагом и направлением резьбы. Перед заказом сравните инструмент с требованиями руководства по ремонту или измерьте резьбовое посадочное место на своем роторе. Значение имеет именно резьба, предназначенная для съемника, а не размер штатной гайки либо болта крепления магнето.

Также проверьте тип соединения: корпус этого съемника имеет наружную резьбу и должен вворачиваться в соответствующую внутреннюю резьбу ротора. Если на конкретном магнето предусмотрена наружная резьба, отверстия под планку или иной способ демонтажа, потребуется инструмент другой конструкции. Подбор только по внешнему сходству двигателя может привести к несовпадению.

Порядок работы

Перед установкой удалите загрязнения с резьбы ротора и съемника. Центральный болт сначала следует отпустить настолько, чтобы он не мешал вворачивать корпус. Корпус заводят в резьбу ровно, без перекоса, и закручивают вручную; витки должны входить свободно. Затем корпус удерживают за шестигранник и равномерно вращают центральный болт подходящим ключом, пока ротор не освободится с посадки.

Не начинайте затяжку, если корпус входит лишь на часть витка, закусывается или установлен под углом. В такой ситуации нужно остановиться и повторно проверить диаметр, шаг, направление и состояние резьбы. При работе соблюдайте последовательность разборки, установленную для конкретного двигателя, и заранее обеспечьте устойчивое положение техники. Правильно подобранный съемник делает демонтаж магнето управляемой сервисной операцией и пригодится как для разового ремонта, так и для оснащения мастерской по обслуживанию скутеров.
