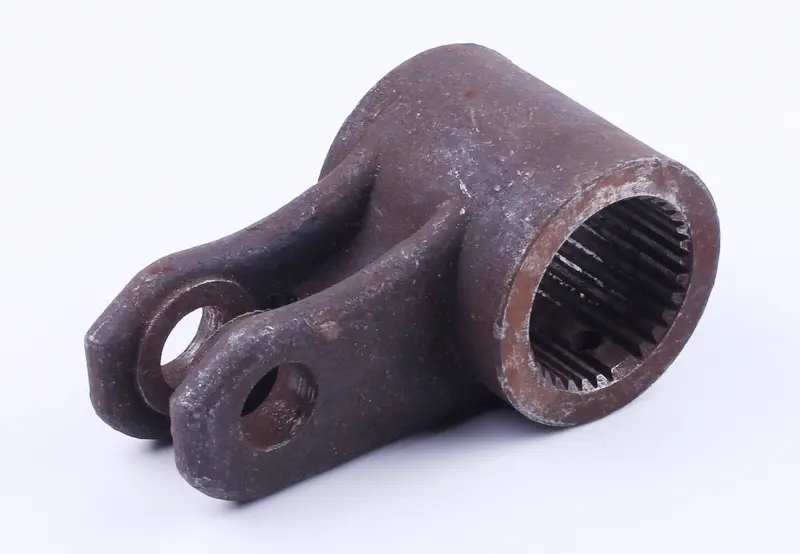

Малый рычаг подъёмника Jinma 200/204/240/244

Малый рычаг подъёмника Jinma 200/204/240/244

Деталь предназначена для гидравлического подъёмного механизма минитракторов Jinma серий 200, 204, 240 и 244. Рычаг устанавливается на шлицевой подъёмный вал и участвует в передаче движения внутри механизма навески. Такой тип соединения позволяет валу и рычагу поворачиваться совместно, а раздвоенная часть служит для шарнирного присоединения сопряжённой тяги через палец.

Рычаг имеет цилиндрическую ступицу с внутренним шлицевым отверстием и вилочную часть с двумя соосными отверстиями. Посадка рассчитана на 30 шлицев и один широкий шлиц, который задаёт положение детали относительно вала. Резьба М8 предусмотрена под фиксирующий болт. Длина рычага составляет 145 мм, ширина — 70 мм, диаметр шлицевой посадки указан как 47/50 мм, а диаметр отверстия под палец — 22 мм. Масса детали — 1685 г.

Что проверить при подборе

• Модель минитрактора. Заявленная применяемость охватывает Jinma 200, 204, 240 и 244. Для техники другой серии одной внешней схожести недостаточно.
• Шлицевую посадку. Сопоставьте диаметры 47/50 мм, количество шлицев и наличие одного широкого шлица со снятым рычагом и подъёмным валом.
• Соединение с тягой. Палец должен соответствовать отверстию диаметром 22 мм, а расстояние и положение щёк вилки — сопряжённой детали.
• Способ фиксации. Проверьте резьбу М8 под болт, удерживающий рычаг на валу.
• Габариты. Контроль длины 145 мм и ширины 70 мм помогает исключить деталь с похожей формой, но иной геометрией.

Когда требуется замена

Поводом для ремонта становится износ шлицев, увеличение люфта на валу, деформация вилочной части, повреждение отверстий под палец или проблемы с фиксирующим соединением. Такие дефекты нарушают согласованное движение деталей подъёмника. Перед заказом полезно снять старый рычаг, очистить посадочные поверхности и проверить не только его состояние, но и шлицы вала, палец, отверстия сопряжённой тяги и крепёж. Установка новой детали на повреждённый вал или изношенный палец не устраняет причину свободного хода.

Установка и контроль после ремонта

Монтаж выполняют при снятой нагрузке с навесного механизма. Рычаг ориентируют по широкому шлицу, полностью устанавливают на вал без перекоса, соединяют вилочную часть с тягой и закрепляют предусмотренным болтом М8. Забивать деталь с усилием при несовпадении шлицев не следует: сначала необходимо проверить ориентацию и чистоту посадки. Палец должен проходить через оба отверстия вилки и сопряжённую деталь без перекоса.

После сборки проверяют свободное перемещение механизма во всём доступном диапазоне, отсутствие заедания и ненормального бокового люфта. Крепление повторно контролируют после пробного цикла подъёма и опускания без навесного орудия. Точное совпадение модели, шлицев, отверстия под палец и фиксации важнее общего сходства формы — именно эти параметры определяют правильную посадку рычага и корректную работу подъёмного механизма.
