Рычаг подсоса бензопилы Husqvarna 340/345/350/353

Рычаг подсоса для бензопил Husqvarna 340/345/350/353

Рычаг управляет воздушной заслонкой карбюратора и участвует в установке пускового положения дросселя. Он нужен для правильной подготовки бензопилы к запуску: при холодном двигателе механизм переводят в положение подсоса, а после первой вспышки возвращают внутрь и продолжают запуск. Исправная деталь передает движение от наружной рукоятки к механизму карбюратора без необходимости снимать верхнюю крышку при каждом пуске.

Назначение детали

При вытягивании рычага воздушная заслонка переходит в положение, предусмотренное для запуска холодного двигателя. Одновременно устанавливается стартовое положение дросселя. После первой вспышки двигателя рычаг утапливают, после чего продолжают работать стартером. Когда двигатель запустился, нажатие на курок газа отключает фиксацию пусковых оборотов. Для теплого двигателя руководство предусматривает кратковременное вытягивание рычага с последующим возвратом внутрь, чтобы задать стартовый газ без оставления заслонки в положении холодного пуска.

Замена требуется, если рукоятка или длинная тяговая часть сломана, деформирована либо перестала надежно соединяться с карбюратором и держателем воздушного фильтра. Неисправный привод затрудняет перевод заслонки между пусковым и обычным положениями. Новый рычаг восстанавливает штатное ручное управление этим механизмом без замены карбюратора в сборе.

Совместимость и критерии выбора

Деталь предназначена для бензопил Husqvarna 340, 345, 350 и 353. Перед заказом следует проверить точное обозначение пилы и сопоставить конструкцию со снятым рычагом. Особенно важны общая длина и изгиб тяги, форма прямоугольной рукоятки, расположение промежуточного выступа, конфигурация конца, входящего в механизм карбюратора, а также способ соединения с держателем воздушного фильтра.

• Тип детали: механический рычаг управления подсосом и установкой пускового положения дросселя.
• Применение: бензиновые цепные пилы Husqvarna серий 340, 345, 350 и 353.

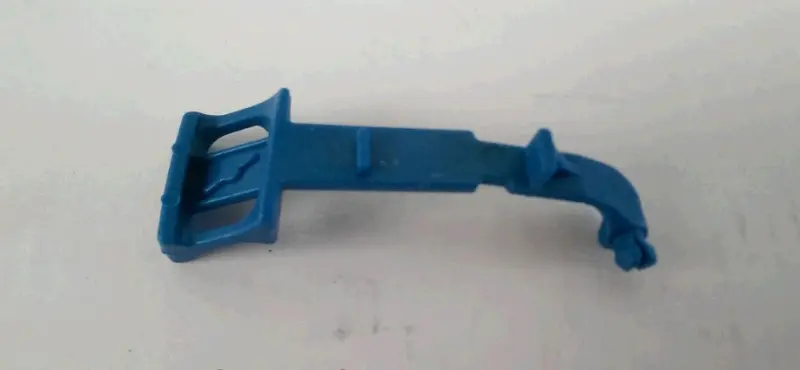

• Конструкция: удлиненная синяя тяга с изгибом, прямоугольной наружной рукояткой и формованными соединительными участками.
• Положение в пиле: рычаг соединяется с держателем воздушного фильтра и фиксируется на карбюраторе.

Одинаковое название модели не заменяет проверку формы. Если пила ранее ремонтировалась или в ней установлен карбюратор другой версии, сравните все точки соединения со старой деталью. Цвет и общее сходство сами по себе недостаточны: рычаг должен свободно проходить по предусмотренной траектории, защелкиваться в соответствующих местах и передавать полный ход на механизм заслонки.

Установка и проверка после ремонта

Для доступа к рычагу снимают крышку цилиндра, воздушный фильтр и выключатель остановки, отсоединяют топливный шланг и тягу газа, затем освобождают карбюратор из креплений. Старую деталь извлекают, сжимая удерживающий ее зажим. При работе с топливным шлангом нельзя применять рифленые клещи: они способны повредить поверхность шланга.

При сборке рычаг сначала соединяют с держателем воздушного фильтра, затем прижимают к карбюратору до полного зацепления фиксаторов. После этого возвращают на место выключатель, карбюратор, тягу газа, пружинный рычаг, топливный шланг, фильтр и крышку. До запуска проверьте свободное перемещение рукоятки в обоих направлениях, уверенную фиксацию соединений и фактическое изменение положения заслонки. Все снятые детали должны быть установлены штатно, а запуск бензопилы следует выполнять в последовательности, указанной в руководстве конкретной модели.
