ЦПГ Honda DIO ZX 60 см³ Ø43 мм TMMP EVO

ЦПГ Honda DIO ZX 60 см³ Ø43 мм TMMP EVO

Комплект цилиндро-поршневой группы предназначен для ремонта двигателя скутера Honda DIO ZX с двигателем AF34E. Номинальный рабочий объём в обозначении модели составляет 60 см³, диаметр цилиндра — 43 мм, диаметр поршневого пальца — 12 мм. Такой набор используют при износе штатной поршневой, повреждении цилиндра или восстановлении компрессии после разборки двигателя.

Состав и назначение деталей

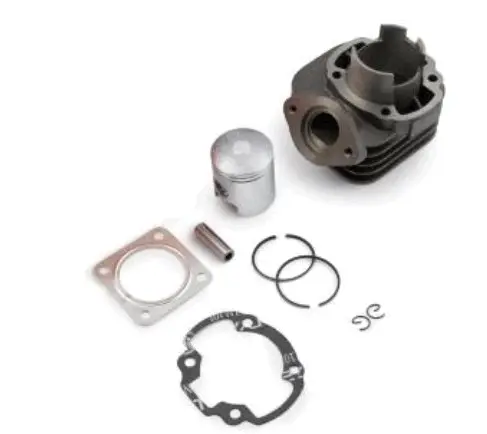

В набор входят цилиндр, поршень, два поршневых кольца, палец, два стопорных кольца и две прокладки. Согласованный комплект основных деталей избавляет от необходимости отдельно подбирать поршень и кольца под диаметр цилиндра. Ребристая наружная поверхность цилиндра увеличивает площадь отвода тепла во время работы двигателя.

Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передаёт усилие на шатун через палец. Кольца уплотняют пространство между поршнем и стенкой цилиндра, поэтому их состояние влияет на компрессию, запуск и тягу двигателя. Стопорные кольца удерживают палец от бокового смещения, а прокладки обеспечивают сопряжение цилиндра с прилегающими деталями двигателя.

Что проверить перед выбором

• Модель и двигатель: комплект рассчитан на Honda DIO ZX с обозначением двигателя AF34E. Одного названия DIO недостаточно, поскольку в семействе применяются разные цилиндры.
• Диаметр цилиндра: требуемый размер должен составлять 43 мм. Его следует сопоставить с установленной конфигурацией двигателя и ранее использовавшейся поршневой.
• Поршневой палец: подтверждённый диаметр — 12 мм. Перед установкой необходимо проверить соответствие шатуна и верхней головки.
• Посадочные точки: сравните расположение крепёжных отверстий, окон цилиндра, выпускного фланца и поверхностей под прокладки со снятой деталью.
• Состояние соседних деталей: люфт шатуна, износ подшипника верхней головки, повреждения головки цилиндра или посадочной плоскости картера требуют проверки до сборки.

Установка и подготовка двигателя

Перед монтажом с картера и головки удаляют остатки старых прокладок, не допуская попадания загрязнений внутрь двигателя. Цилиндр и поршень необходимо очистить от консервационных и технологических загрязнений, а трущиеся поверхности смазать маслом, подходящим для двигателя скутера. Кольца устанавливают в предназначенные канавки без перекручивания и чрезмерного растяжения; их замки совмещают с фиксирующими точками поршня. Стопорные кольца пальца должны полностью войти в канавки.

Цилиндр надевают без ударов и перекоса, аккуратно сжимая кольца. Крепёж затягивают равномерно в порядке и с моментом, указанными в сервисных данных конкретного двигателя. До первого запуска следует вручную проверить свободное перемещение поршня и отсутствие заеданий. После увеличения рабочего объёма относительно штатной конфигурации также проверяют настройку карбюратора, подачу масла и состояние свечи: состав смеси и смазывание должны соответствовать обновлённой поршневой.

Когда требуется замена ЦПГ

Основанием для ремонта могут быть снижение компрессии, затруднённый запуск, потеря тяги, посторонний механический шум, задиры на цилиндре или поршне, повреждение днища и износ канавок колец. Установка нового комплекта устраняет последствия износа только при исправных коленчатом вале, шатуне, подшипниках и герметичных сопряжениях двигателя. Поэтому перед сборкой важно определить причину повреждения прежней поршневой, проверить смазывание и топливную настройку.

ЦПГ TMMP EVO Ø43 мм выбирают как согласованный набор для Honda DIO ZX AF34E с номинальным объёмом 60 см³. Точная сверка двигателя, диаметра пальца и геометрии снятого цилиндра помогает избежать ошибки при подборе и подготовить мотор к корректной сборке.
