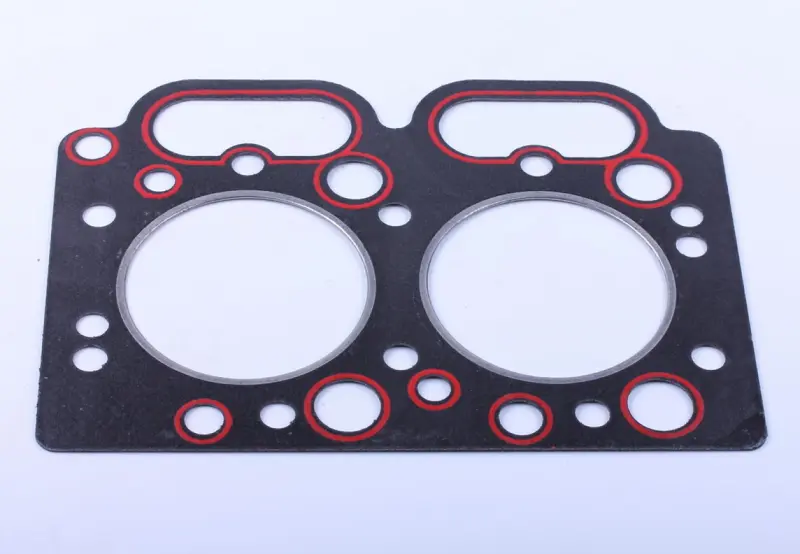

Прокладка головки блока цилиндров Ø90 мм TY290 для Xingtai 180

Прокладка ГБЦ Ø90 мм для двигателя TY290

Деталь предназначена для двухцилиндрового дизельного двигателя TY290 с водяным охлаждением, применяемого на минитракторе Xingtai 180. Она устанавливается между блоком цилиндров и головкой блока, формирует плотное соединение по контуру двух цилиндров и отделяет зоны с разными рабочими средами. Исполнение Ø90 мм подбирают для конфигурации двигателя с цилиндрами и поршнями номинального диаметра 90 мм.

Прокладка работает сразу в нескольких ответственных зонах. Уплотнение вокруг цилиндров помогает удерживать давление газов в камерах сгорания, а контуры вокруг каналов препятствуют выходу моторного масла и охлаждающей жидкости наружу или их взаимному смешиванию. Расположение двух крупных отверстий, малых каналов и крепежных точек рассчитано на геометрию TY290, поэтому точное совпадение формы не менее важно, чем указание модели двигателя.

Когда требуется замена

Прокладку меняют при нарушении герметичности стыка головки и блока, после прогара, продавливания или деформации, а также при разборке верхней части двигателя, если старая деталь уже не обеспечивает равномерное прилегание. Возможными признаками неисправности бывают падение компрессии и мощности, нестабильная работа дизеля, перегрев, белый дым, пузырьки в радиаторе, следы масла или охлаждающей жидкости в зоне стыка, а также эмульсия в масле. Такие симптомы могут иметь и другие причины, поэтому перед ремонтом нужно провести диагностику и оценить состояние головки, блока и системы охлаждения.

Что проверить перед заказом

• Модель двигателя: TY290; обозначение техники само по себе недостаточно, если двигатель ранее заменяли.
• Применение: минитрактор Xingtai 180 с соответствующим дизельным двигателем.
• Номинальный размер: исполнение под цилиндры и поршни Ø90 мм.
• Конфигурация: два отверстия под цилиндры, форма внешнего контура, расположение каналов охлаждения, смазки и крепежа должны совпадать со снятой прокладкой и сопрягаемыми деталями.
• Состояние поверхностей: на головке и блоке не должно оставаться фрагментов прежнего уплотнения, загрязнений или повреждений, мешающих ровному прилеганию.

Подготовка к установке

Перед сборкой очистите сопрягаемые плоскости без образования глубоких царапин и проверьте их состояние по требованиям руководства по ремонту TY290. Прокладку ориентируют так, чтобы все цилиндровые, масляные, охлаждающие и крепежные отверстия были полностью открыты. Смещение детали способно перекрыть канал и нарушить работу смазки или охлаждения, поэтому положение проверяют до затяжки головки.

Крепеж головки затягивают в последовательности и с моментом, установленными изготовителем двигателя: универсальные значения для этой операции не подходят. Равномерная затяжка нужна для правильного обжатия по всей площади. Если двигатель перегревался или прокладка прогорела, до сборки следует проверить плоскостность сопрягаемых поверхностей и устранить причину перегрева, иначе новая деталь не решит исходную неисправность.

Эта прокладка подходит для ремонта TY290, когда подтверждены модель двигателя, исполнение Ø90 мм и полное совпадение отверстий. Такой подбор помогает восстановить герметичное разделение камер сгорания, масляных и охлаждающих каналов без риска установить деталь другой конфигурации.
