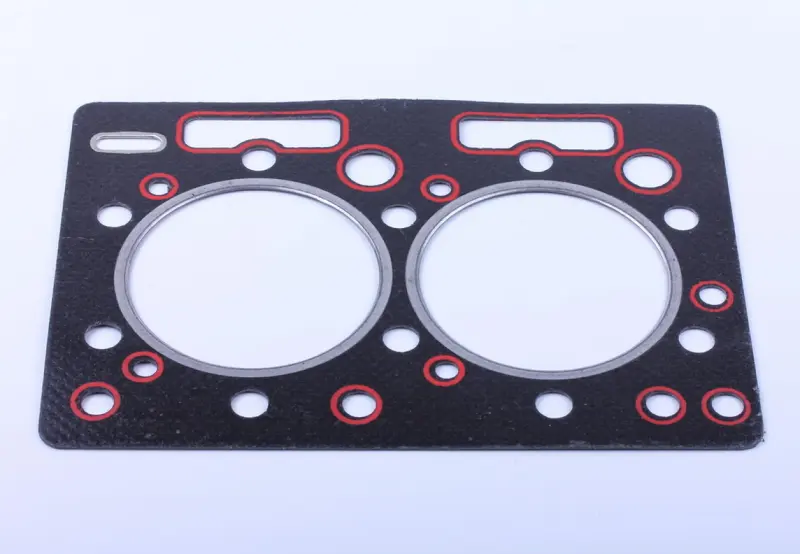

Прокладка ГБЦ Ø100 мм TY2100 для Xingtai 244

Прокладка ГБЦ Ø100 мм TY2100 для Xingtai 244

Прокладка устанавливается между блоком цилиндров и головкой двухцилиндрового дизельного двигателя TY2100, применяемого на тракторе Xingtai 244. Она уплотняет плоскость разъема, отделяет камеры сгорания от масляных и охлаждающих каналов и помогает сохранять необходимое сжатие в цилиндрах. Для двигателя с водяным охлаждением состояние этого соединения напрямую влияет на стабильность работы, расход охлаждающей жидкости и отсутствие газов там, где они не должны появляться.

Назначение и конструкция

Исполнение рассчитано на двигатель TY2100 с размером цилиндра 100 мм. Прокладка имеет два крупных отверстия под цилиндры, окантовку зон сгорания, отверстия под крепеж и проходы для жидкостей. Такая геометрия должна точно совпасть с блоком и головкой: перекрытый канал, смещение окантовки или несовпадение крепежных отверстий не допускаются. Обозначение Ø100 мм относится к применяемому цилиндру и служит параметром подбора; его не следует принимать за наружный габарит всей детали.

Исправная прокладка вместе с правильно затянутой головкой удерживает давление газов и разделяет масло и охлаждающую жидкость. При повреждении возможны перегрев, падение мощности, белый дым, пузырьки в радиаторе, уменьшение уровня охлаждающей жидкости, следы подтекания или смешивания сред. Один симптом сам по себе не определяет причину, однако сочетание таких признаков требует проверки плоскостей головки и блока, системы охлаждения и состояния прокладки.

Что сверить перед заказом

• Модель двигателя: TY2100; похожие по виду прокладки для других дизелей могут иметь другое расположение каналов и крепежа.
• Применение: трактор Xingtai 244 с двухцилиндровым дизельным двигателем TY2100.
• Размер цилиндра: 100 мм как основной размер применения.
• Контур детали: два отверстия под цилиндры, форма наружного края, число и положение проходов под шпильки, масло и охлаждающую жидкость.
• Обозначение по руководству: TY2100.2-16 можно использовать как дополнительную проверку, если оно указано в документации на конкретный двигатель.

Подбор только по названию трактора недостаточен, если двигатель ранее меняли или ремонтировали с заменой блока, головки либо гильз. Перед разборкой стоит установить фактическую модель двигателя, а после снятия — приложить старую прокладку к новой без подрезки и переделки. Все отверстия должны совпадать свободно, а окантовка цилиндров не должна заходить в рабочую зону.

Установка при ремонте ГБЦ

Работу выполняют на остывшем двигателе. После снятия головки с сопрягаемых поверхностей удаляют остатки прежнего уплотнения, масло и загрязнения, не повреждая плоскости. Головку и блок проверяют на деформацию, трещины и следы прорыва газов; новая прокладка не исправит кривую или поврежденную поверхность. Также осматривают резьбы, отверстия и крепеж головки. Деталь укладывают без смещения, совмещая цилиндровые окна, каналы и шпильки.

Затяжку крепежа выполняют в последовательности, по этапам и с усилием, предусмотренными руководством TY2100. Произвольный порядок или неравномерное усилие меняют прижим по площади и могут нарушить герметичность. Дополнительные составы применяют только тогда, когда это прямо предусмотрено ремонтной документацией. После сборки восстанавливают уровни рабочих жидкостей, запускают двигатель и контролируют соединение ГБЦ, температуру, радиатор и отсутствие посторонних примесей. Эта прокладка предназначена для точечного ремонта двигателя TY2100, когда требуется восстановить герметичное соединение головки и блока без изменения штатной геометрии.
