Наконечник рулевой тяги M18, правая резьба, конус 12–14 мм — Xingtai 24B, Shifeng 244, Taishan 24

Наконечник рулевой тяги M18 с правой резьбой для минитрактора

Наконечник предназначен для рулевого управления минитракторов Xingtai 24B, Shifeng 244 и Taishan 24. Он соединяет рулевую тягу с поворотным кулаком и передает усилие, благодаря которому управляемое колесо поворачивается вслед за движением рулевого механизма. Шарнирное соединение допускает изменение угла между сопряженными деталями, поэтому тяга может перемещать поворотный рычаг без жесткой фиксации в одном положении.

Назначение и конструкция

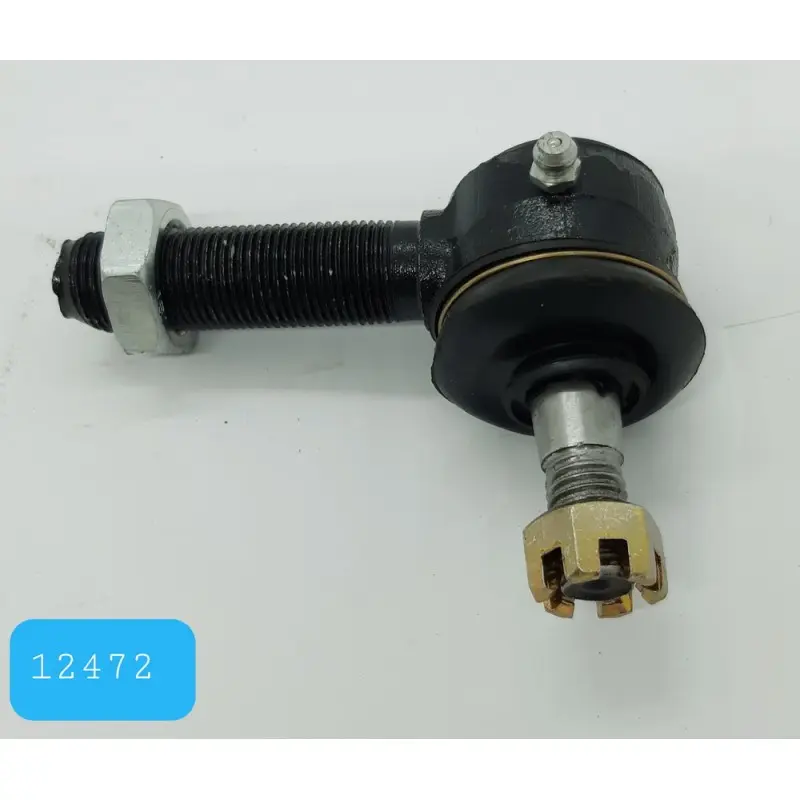

Резьбовой хвостовик наконечника вкручивается в рулевую тягу и фиксируется контргайкой. Для этой позиции подтверждена правая резьба M18. Второй стороной деталь устанавливается в коническое отверстие поворотного кулака: размер конуса пальца составляет 12–14 мм. Коническая посадка центрирует палец в ответном отверстии, а корончатая гайка со шплинтом фиксирует соединение после затяжки.

Корпус включает шарнир, защитный пыльник и пресс-масленку. Пыльник закрывает подвижное соединение от наружных загрязнений, а пресс-масленка дает доступ для его периодического смазывания. Такая конструкция рассчитана на передачу управляющего усилия при одновременном изменении положения пальца относительно корпуса во время поворота колес.

Практические преимущества

• Правая резьба M18 обеспечивает установку в соответствующую рулевую тягу и позволяет регулировать ее рабочую длину предусмотренным конструкцией способом.
• Конус 12–14 мм обеспечивает центрируемую посадку пальца в подходящем отверстии поворотного кулака.
• Пресс-масленка позволяет обновлять смазку шарнира при техническом обслуживании без разборки корпуса.
• Корончатая гайка со шплинтом механически удерживает крепеж от самопроизвольного отворачивания после правильной установки.

Как проверить совместимость

При подборе недостаточно ориентироваться только на название минитрактора. Сравните старую деталь по направлению резьбы, ее размеру M18, диапазону конуса 12–14 мм, форме корпуса и расположению резьбового хвостовика относительно шарового пальца. Наконечник с правой резьбой нельзя заменять внешне похожей версией с левой резьбой: такие детали вкручиваются в тягу в противоположных направлениях. Также проверьте исполнение рулевой тяги и поворотного кулака, поскольку техника одной серии может иметь отличия в зависимости от модификации и ранее выполненного ремонта.

Поводом для диагностики наконечника служат ощутимый люфт, стук при повороте или проезде неровностей, запаздывающая реакция колес, увод минитрактора и неравномерный износ протектора. Эти признаки могут иметь и другие причины, поэтому перед заменой следует проверить шарнир, тягу, крепления и остальные детали рулевого управления. Поврежденная резьба, деформированный палец, разрыв пыльника или заметная подвижность шарнира требуют отдельной оценки.

Установка и проверка после ремонта

Перед монтажом очистите посадочное отверстие поворотного кулака и резьбовую часть тяги. Наконечник вкручивают с учетом исходной длины тяги, после чего устанавливают конический палец и затягивают крепление моментом, указанным изготовителем техники. При затяжке нельзя допускать проворачивания пальца внутри шарнира. Шплинт устанавливают после совмещения прорези корончатой гайки с отверстием пальца; повторно использовать деформированный шплинт не следует.

После замены необходимо проверить свободу поворота, отсутствие люфта и надежность всех креплений. Затем контролируют положение управляемых колес и при необходимости регулируют схождение по требованиям конкретной модели минитрактора. Завершающая проверка должна подтвердить точную реакцию колес на движение руля, отсутствие заеданий, постороннего стука и ослабления резьбовых соединений.
