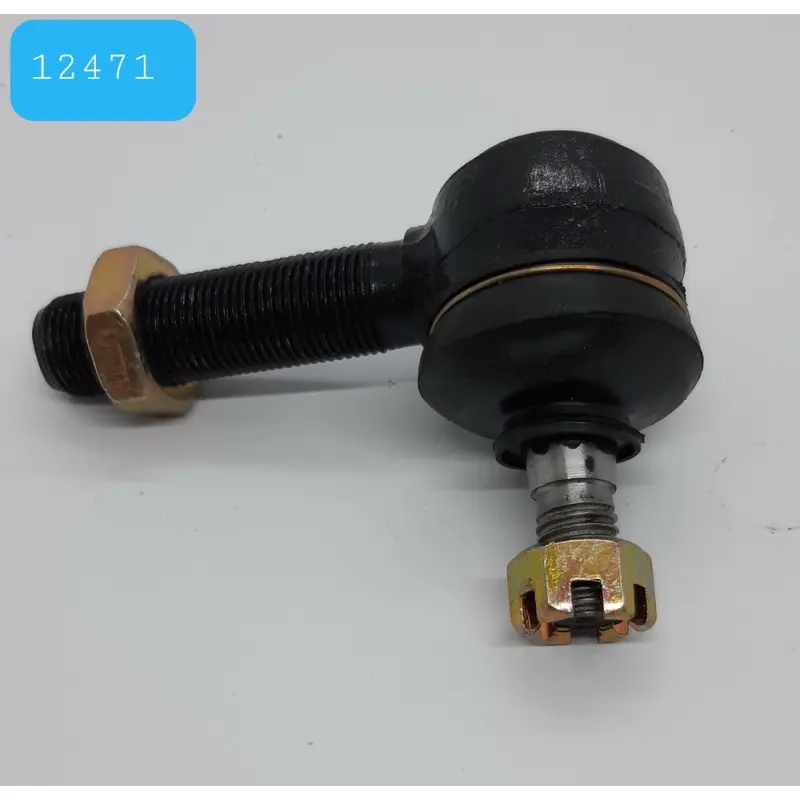

Рулевой наконечник M18/M12 с левой резьбой, конус 12–14 мм, Xingtai 24B, Shifeng 244, Taishan 24

Рулевой наконечник с левой резьбой для минитракторов

Деталь соединяет рулевую тягу с поворотным рычагом и передает усилие от рулевого механизма к управляемому колесу. Шарнирное соединение позволяет пальцу менять угол при повороте и перемещениях передней оси, сохраняя связь между тягой и рычагом. Наконечник рассчитан на применение в рулевом приводе минитракторов Xingtai 24B, Shifeng 244 и Taishan 24. Основные присоединительные параметры — левая резьба корпуса M18, резьбовая часть пальца M12 и конус 12–14 мм.

Конструкция и назначение

Корпус объединяет шаровой шарнир, резьбовой хвостовик с контргайкой и конический палец. Эластичный пыльник закрывает подвижное соединение, удерживает смазку внутри и ограничивает попадание грязи. Палец устанавливается в коническое отверстие поворотного рычага и фиксируется корончатой гайкой со шплинтом. Такая схема дает шарниру необходимую свободу углового перемещения, а тяге — возможность передавать продольное усилие при каждом повороте руля.

Наконечник проверяют при появлении люфта в сочленении, стука при изменении направления движения, менее точной реакции колес на руль или неравномерного износа передних шин. Поводом для замены также служат повреждение пыльника, деформация корпуса или пальца, сорванная резьба и невозможность надежно зафиксировать соединение. Эти признаки требуют осмотра всего рулевого привода: похожее поведение может быть связано и с другими шарнирами, креплениями либо настройкой схождения.

Что сверить перед выбором

Название модели техники — только первая часть подбора. У минитракторов одной серии возможны изменения по году выпуска и исполнению передней оси, поэтому наконечник сравнивают с демонтированной деталью по всем посадочным признакам.

• Направление резьбы: на хвостовике должна требоваться именно левая резьба; вариант с правой резьбой не является прямой заменой.
• Резьба корпуса: номинальный размер M18 должен совпадать с резьбой рулевой тяги и контргайки.
• Палец: проверяют резьбовую часть M12, форму и длину резьбового участка, а также расположение отверстия под шплинт.
• Коническая посадка: диапазон 12–14 мм должен соответствовать отверстию поворотного рычага; неподходящий конус нельзя компенсировать чрезмерной затяжкой.
• Геометрия: сопоставляют форму корпуса, вылет пальца и доступное место возле соседних деталей при полном повороте колес.

Установка и последующая проверка

Перед разборкой колеса устанавливают прямо, отмечают положение старого наконечника и измеряют длину тяги либо количество открытых витков. Это помогает сохранить приблизительную исходную регулировку, но не заменяет контроль схождения после ремонта. Резьбу тяги очищают, проверяют на повреждения и наворачивают наконечник без перекоса, оставляя достаточную глубину зацепления. Контргайку фиксируют только после выставления требуемой длины.

Конус пальца и ответное отверстие очищают и устанавливают сухими. Крепеж затягивают с моментом, указанным в технической документации конкретного минитрактора. Для совмещения прорези корончатой гайки с отверстием под шплинт гайку допускается довернуть, а не ослаблять. При окончательной фиксации шаровой палец не должен быть прижат к крайнему положению внутри корпуса. После сборки проверяют свободный ход рулевого управления от упора до упора, отсутствие контакта с соседними деталями, надежность контргайки и шплинта, затем контролируют схождение управляемых колес. Такой порядок помогает установить наконечник без начального перекоса и вернуть рулевому приводу точную передачу движения.
