Этот специальный подшипник устанавливается в механическом рулевом механизме Xingtai TD на горизонтальном валу рулевой сошки. В конструкции типа Марлеса он работает как ролик: профилированная наружная обойма взаимодействует с червяком рулевого вала. При повороте руля червяк перемещает ролик, вал сошки поворачивается, и усилие передается далее к рулевому приводу. Поэтому состояние детали напрямую влияет на плавность передачи движения и величину люфта в механизме.

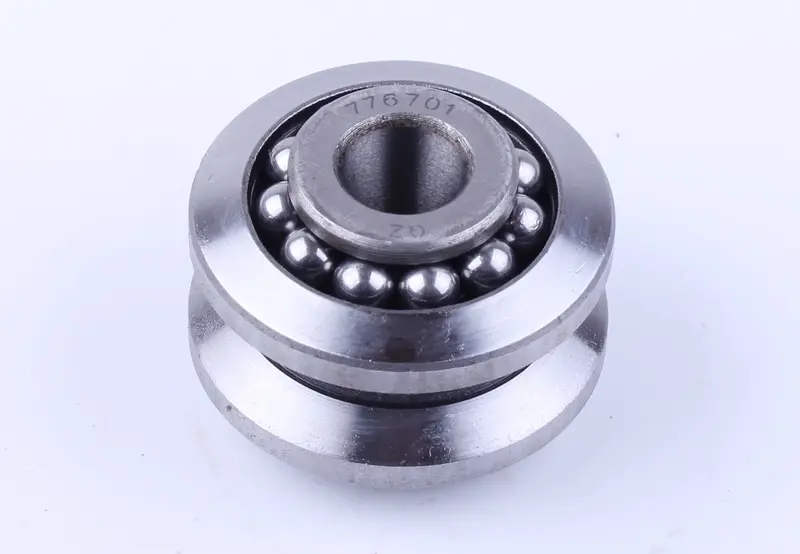

Модель 776701 имеет открытый шариковый ряд и массивную наружную часть с кольцевым рабочим профилем. Такая компоновка отличает ее от обычного радиального подшипника: здесь наружная поверхность не только размещается в корпусе, но и участвует в контакте с червяком. Внутреннее кольцо служит посадочной частью на оси горизонтального вала. Деталь используется именно в рулевом редукторе, а не как универсальная опора любого вращающегося вала.

Что учитывать при подборе

Основной ориентир — назначение для горизонтального вала рулевого механизма Xingtai TD и маркировка 776701 на внутреннем кольце. Перед заказом сопоставьте тип рулевой колонки с установленной на тракторе деталью. В пределах одной марки техники могут встречаться разные варианты рулевых механизмов, поэтому одной надписи Xingtai на капоте недостаточно.

• измерьте диаметр отверстия внутреннего кольца, наружный диаметр и полную высоту детали;
• сравните ширину и форму кольцевого профиля наружной обоймы, расположение буртиков и взаимное положение колец;
• проверьте посадку на горизонтальном валу и соответствие профиля червяку;
• убедитесь, что в механизме используется ролик 776701, а не другой опорный подшипник рулевого вала.

Когда требуется замена

Поводом для дефектовки служат увеличившийся свободный ход рулевого колеса, рывки при повороте, заедание, неравномерное усилие или посторонний шум из корпуса рулевого механизма. После разборки оценивают люфт колец, свободное вращение шариков, состояние беговых дорожек и рабочей поверхности наружного профиля. Раковины, следы выкрашивания, коррозия, выраженная выработка или подклинивание означают, что подшипник следует заменить. Одновременно осматривают червяк: новая деталь не устранит люфт, если сопряженная поверхность сильно изношена.

Установка и проверка

Монтаж выполняют в чистом разобранном рулевом механизме. Посадочные поверхности вала и корпуса очищают, проверяют отсутствие забоин и деформации. Усилие при установке прикладывают к тому кольцу, которое садится с натягом, не передавая удары через шарики. После сборки ролик должен правильно войти в зацепление с червяком, а регулировка зазора выполняется по руководству конкретной модификации трактора. Слишком большой зазор оставит свободный ход, чрезмерное поджатие сделает поворот тугим и ускорит износ.

До ввода техники в работу несколько раз поворачивают рулевое колесо от центра в обе стороны и контролируют плавность хода без закусываний. Также проверяют состояние смазки и герметичность корпуса рулевого редуктора. Подшипник 776701 подходит для ремонта штатного механического рулевого механизма Xingtai TD, когда совпадают конструкция рулевой колонки, посадочные размеры и профиль детали.
