Регулировочная прокладка дифференциала заднего моста Jinma 200/204/240/244 (160.37.205)

Регулировочная прокладка дифференциала заднего моста Jinma

Деталь предназначена для настройки положения дифференциала в задней трансмиссии минитракторов Jinma 200, 204, 240 и 244. Она устанавливается между корпусом трансмиссии и посадочным корпусом подшипника дифференциала и участвует в создании требуемого предварительного натяга подшипников. От выбранного набора прокладок зависят осевое положение дифференциала, отсутствие нежелательного перемещения и правильная работа конической зубчатой пары главной передачи.

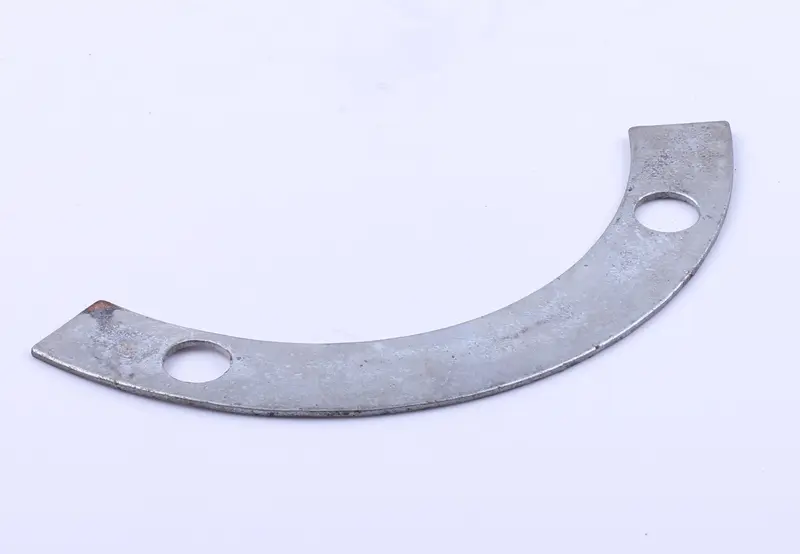

Это именно регулировочная, а не уплотнительная прокладка. Она не предназначена для соединений двигателя или карбюратора и не выполняет функцию обычного уплотнения корпуса. Деталь имеет дугообразную форму и два круглых крепежных отверстия. Такая геометрия соответствует месту установки возле корпуса подшипника, а отверстия позволяют расположить прокладку в зоне его крепления. Каталожное обозначение детали — 160.37.205, длина — 134 мм.

Что учитывать при подборе

• Модель техники. Прокладка заявлена для заднего моста Jinma 200/204/240/244. При ремонте нужно учитывать конкретное исполнение трансмиссии и сверять деталь со спецификацией своего минитрактора.
• Место установки. Деталь относится к зоне дифференциала и корпуса его подшипника. Прокладки крышек, полуосей, коробки передач и других соединений имеют иное назначение и не заменяют ее.
• Контур и отверстия. Сравните с демонтированной деталью радиус дуги, длину, ширину полосы, расстояние между отверстиями и их диаметр. Прокладка должна укладываться без смещения и перекрытия соседних посадочных зон.
• Регулировочный размер. В этом узле используются прокладки разной толщины, поэтому совпадения только по форме недостаточно. Итоговый набор выбирают по результатам измерения натяга подшипников, осевого перемещения и параметров зацепления.

Установка и регулировка

Перед сборкой очищают сопрягаемые плоскости корпуса трансмиссии и корпуса подшипника, удаляют остатки загрязнений и проверяют, нет ли заусенцев, способных изменить посадку. Снятую прокладку нельзя использовать как единственный шаблон толщины: при предыдущем ремонте в узле мог быть собран пакет из нескольких деталей. Полезно зафиксировать расположение и количество всех прокладок с левой и правой стороны до разборки, а затем выполнить контрольные измерения после затяжки крепежа.

Регулировочные прокладки в конструкции дифференциала устанавливаются по обеим сторонам между корпусом трансмиссии и корпусами конических подшипников. Их количество подбирают так, чтобы получить требуемый натяг без осевого перемещения большой конической шестерни и одновременно сохранить свободное вращение механизма. После сборки контролируют момент проворачивания, боковой зазор зубчатой пары и пятно контакта. Простая установка прокладки той же формы без такой проверки не подтверждает правильность регулировки.

Когда деталь нужна при ремонте

Прокладку применяют при разборке задней трансмиссии, обслуживании дифференциала, замене его подшипников или восстановлении регулировки главной передачи. Замена необходима, если старая деталь деформирована, надорвана возле отверстий, имеет заломы либо уже не позволяет собрать рассчитанный пакет. Даже небольшая разница суммарной толщины меняет положение опор подшипников, поэтому подбор выполняют измерительным инструментом по ремонтной документации соответствующей модификации.

Для уверенного заказа сопоставьте модель Jinma, обозначение 160.37.205, длину 134 мм и геометрию снятой прокладки. Монтаж лучше совмещать с полной проверкой подшипников и конической пары: так новая деталь будет выполнять свою прямую задачу — точно задавать положение дифференциала после сборки заднего моста.
