Щуп уровня масла заднего моста МТ/Днепр VDKI

Щуп уровня масла заднего моста МТ/Днепр VDKI

Предназначен для контроля количества масла в картере главной передачи мотоциклов МТ и «Днепр». Деталь устанавливается в заливное отверстие заднего моста и совмещает две функции: закрывает отверстие резьбовой пробкой и дает возможность проверить уровень по измерительному стержню. Такой щуп нужен при плановом обслуживании, после замены масла, а также вместо потерянной, погнутой или поврежденной штатной детали.

Назначение и устройство

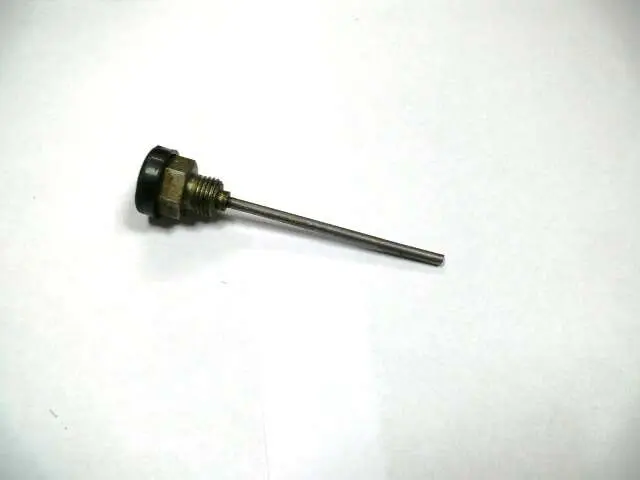

Конструкция состоит из длинного металлического стержня, резьбовой части, шестигранного корпуса и черной верхней головки. Стержень опускается внутрь картера главной передачи, а корпус фиксируется в резьбе заливного отверстия. На штатных щупах мотоциклов «Днепр» предусмотрены верхняя и нижняя контрольные отметки: уровень масла оценивают по положению следа между ними. Щуп не измеряет давление и не регулирует работу редуктора — это простой механический указатель, который позволяет контролировать запас смазки без разборки заднего моста.

В руководстве для «Днепр» МТ10-36 указано, что щупы коробки передач и главной передачи сходны по устройству, но отличаются длиной. Поэтому внешнего сходства недостаточно: короткую деталь для КПП нельзя принимать за щуп заднего моста. Правильная длина определяет, на какой высоте стержень соприкасается с маслом, а значит, напрямую влияет на корректность показания.

Как подобрать замену

Перед покупкой сопоставьте деталь со старым щупом и посадочным отверстием конкретного мотоцикла. Проверить следует назначение именно для заднего моста МТ/«Днепр», длину стержня от опорной плоскости пробки до конца, диаметр и шаг резьбы, форму посадочной части и расположение контрольных отметок. Если старого щупа нет, ориентируйтесь на руководство и исполнение главной передачи вашей модификации. Названия МТ и «Днепр» охватывают несколько моделей, а ранее установленный мост мог быть заменен, поэтому фактическая конфигурация узла важнее общего обозначения мотоцикла.

Особенно внимательно сравнивайте щуп с похожей деталью коробки передач. Резьбовая пробка может выглядеть близко, однако другая длина стержня даст неверное представление об уровне масла. Не стоит подбирать щуп только по цвету головки или общему виду. Основные точки сравнения — назначение отверстия, резьба, рабочая длина и отметки измерительной зоны.

Проверка уровня и установка

Перед измерением очистите стержень, чтобы граница масла читалась отчетливо. Для типовой конструкции «Днепр» пробку со щупом вставляют в отверстие до начала резьбы, но не заворачивают во время замера; затем извлекают и оценивают след относительно двух отметок. После проверки пробку устанавливают штатно. Соблюдайте процедуру из руководства именно к вашей модели, поскольку способ отсчета должен соответствовать конструкции моста и щупа.

При установке очистите резьбу отверстия и самой пробки от загрязнений. Сначала наживите корпус рукой без перекоса: резьба должна входить ровно, без чрезмерного усилия. Не изгибайте стержень и не пытайтесь подгонять его длину — изменение геометрии нарушит точность контроля. Если старая пробка плохо удерживалась, проверьте состояние ответной резьбы и посадочной поверхности, поскольку новый щуп не устраняет повреждения корпуса моста.

Когда деталь требует замены

• стержень погнут, укорочен или имеет повреждения в измерительной зоне;
• контрольные отметки стерлись и не позволяют уверенно считать уровень;
• резьба пробки замята, сорвана либо корпус устанавливается с перекосом;
• головка повреждена и щуп невозможно нормально снять для обслуживания;
• деталь отсутствует после ремонта или ранее была заменена неподходящим щупом КПП.

Щуп VDKI подходит для восстановления штатного контроля масла в заднем мосту МТ/«Днепр». Точная сверка рабочей длины и резьбовой посадки до установки помогает получить корректные показания и избежать путаницы с внешне похожей деталью коробки передач.
