Резьбовая шпилька предназначена для крепления цилиндра и головки к картеру двигателя мотоцикла Днепр МТ. Она применяется на отечественных мотоциклах с четырехтактным двигателем объемом 650 см³. Деталь нужна при сборке цилиндро-поршневой группы, восстановлении штатного крепежа или ремонте двигателя после повреждения установленной шпильки.

Назначение и конструкция

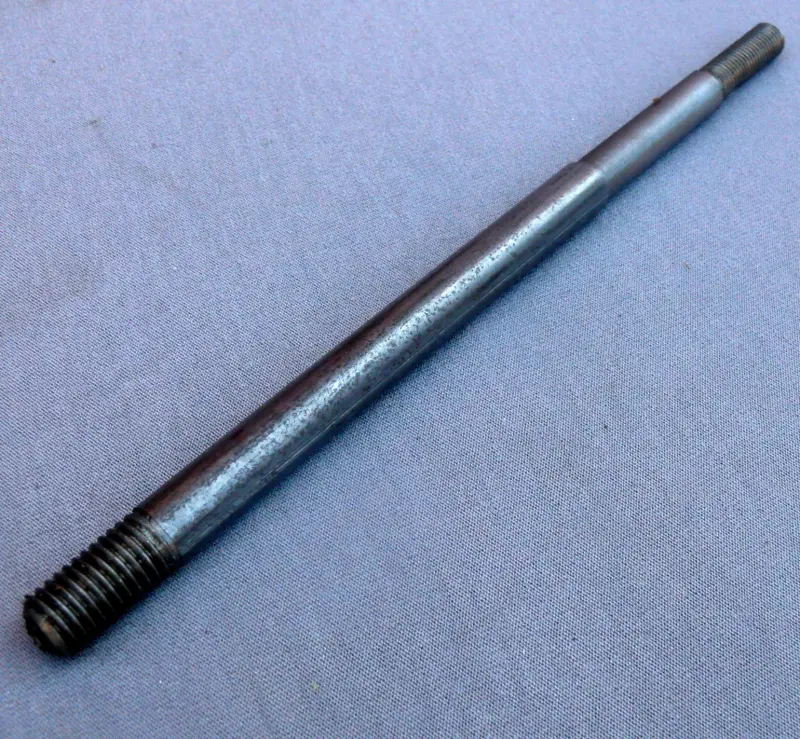

Шпилька представляет собой длинный прямой стержень без головки. Резьба выполнена на обоих концах, причем резьбовые участки имеют разный диаметр. Один конец устанавливается в резьбовое отверстие картера, а противоположный используется для фиксации собранных деталей двигателя гайкой. Центральная часть остается гладкой и проходит через предусмотренные для крепежа отверстия цилиндра и головки.

При сборке несколько шпилек формируют крепление, которое удерживает цилиндр и головку в заданном положении относительно картера. Исправность каждого стержня и резьбовых соединений важна для равномерной затяжки. Погнутая шпилька, сорванная резьба или поврежденное отверстие в картере мешают правильно установить детали и выдержать предусмотренный порядок затягивания гаек.

Как подобрать шпильку

Перед покупкой необходимо сопоставить деталь с крепежом снятого двигателя. Названия МТ и Днепр охватывают несколько моделей и ремонтов разных лет, поэтому одной принадлежности к марке недостаточно. При подборе проверяют:

• общую длину стержня — она должна соответствовать штатной шпильке и обеспечивать правильное положение резьбовых концов после сборки;
• диаметр и шаг резьбы с каждой стороны — оба соединения должны совпадать с отверстием в картере и используемой гайкой;
• длину резьбовых участков — слишком короткая или чрезмерно выступающая резьба не позволяет воспроизвести штатную посадку;
• прямолинейность и состояние сопрягаемых деталей — отверстия цилиндра и головки должны свободно совмещаться со шпильками без бокового усилия.

Точные размеры этой позиции в открытых характеристиках не указаны. Не следует переносить на нее параметры внешне похожего крепежа для других модификаций. Надежнее измерить демонтированную деталь, проверить резьбовым шаблоном шаг обоих концов и сопоставить полученные значения с посадочными местами двигателя.

Установка и контроль соединения

Монтаж выполняют на разобранном и очищенном двигателе в соответствии с руководством по ремонту конкретной модели. До установки проверяют резьбовое отверстие картера: витки не должны быть сорваны, смяты или загрязнены. Шпилька должна входить по своей резьбе без перекоса. Ее нельзя использовать для принудительного совмещения цилиндра либо головки — детали сначала выставляют по посадочным поверхностям и направляющим отверстиям.

После размещения цилиндра и головки гайки затягивают в последовательности и с моментом, предусмотренными для конкретного двигателя Днепр МТ. Произвольная чрезмерная затяжка способна повредить резьбу или нарушить положение соединяемых деталей. Если шпилька проворачивается вместе с гайкой, не удерживает затяжку либо заметно отклоняется от оси, сборку прекращают и проверяют оба резьбовых соединения.

Когда требуется замена

• стержень погнут и не проходит через крепежные отверстия без боковой нагрузки;
• резьбовые витки смяты, вытянуты или не обеспечивают нормальное навинчивание;
• шпилька проворачивается в картере либо ее посадка была повреждена при разборке;
• после предыдущего ремонта установлена деталь с неподходящей длиной или резьбой.

Шпилька VDKI подходит для ремонта крепления цилиндра мотоцикла Днепр МТ с двигателем 650 см³. Перед заказом сравните геометрию обоих резьбовых концов и общую длину со штатной деталью, а при установке используйте требования руководства именно для вашей модификации двигателя.
