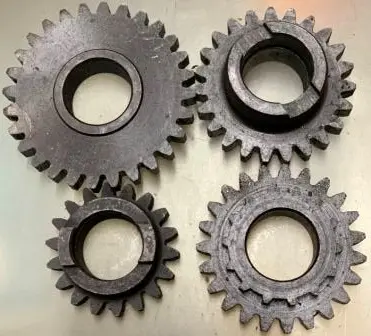

Комплект ускоренных шестерен КПП 3-й и 4-й передач 23–23 для МТ/Днепр VDKI

Комплект ускоренных шестерен КПП 3-й и 4-й передач 23–23 для МТ/Днепр VDKI

Комплект предназначен для ремонта или изменения конфигурации коробки передач мотоциклов семейства МТ и Днепр. Он объединяет шестерни, относящиеся к третьей и четвертой передачам, и выполнен в ускоренном варианте 23–23. Такая позиция нужна при целенаправленной переборке трансмиссии, когда требуется установить именно этот вариант зубчатого ряда, а не обычные шестерни со штатным сочетанием зубьев.

В коробке передач зубчатые пары передают крутящий момент между валами и формируют передаточное отношение выбранной ступени. Поэтому шестерни третьей и четвертой передач необходимо рассматривать вместе с сопряженными деталями: случайное сочетание компонентов от разных вариантов ряда может привести к неправильному зацеплению или невозможности нормальной сборки. Обозначение 23–23 служит основным ориентиром этой версии и помогает отличить ее от ускоренных комплектов с другой конфигурацией, например 25–22.

Назначение и условия замены

Комплект используют при восстановлении КПП после износа зубьев, сколов, повреждения кромок зацепления или появления недопустимых люфтов. Поводом для разборки также могут быть устойчивый шум на третьей либо четвертой передаче, затрудненное включение, самопроизвольное выключение ступени или металлические частицы в смазочном материале. Каждый такой признак требует проверки всей коробки: похожие симптомы способны возникать из-за состояния валов, подшипников, втулок, муфт и механизма переключения.

Ускоренное исполнение выбирают осознанно как отдельную конфигурацию трансмиссии. Перед покупкой следует определить, какой ряд установлен сейчас и какой результат предусмотрен выбранной схемой ремонта. Комплект 23–23 нельзя подбирать только по внешнему сходству со снятыми деталями: для точного совпадения важны назначение каждой шестерни, число зубьев, форма центральной посадки, ширина зубчатого венца, расположение торцевых выступов и сопряжение с соседними компонентами.

Что проверить при подборе

• Модель техники: применение указано для коробок передач мотоциклов МТ и Днепр; совместимость с другими семействами из названия не следует.
• Нужные ступени: комплект рассчитан одновременно на третью и четвертую передачи, поэтому его не следует путать с одиночной шестерней только одной ступени.
• Вариант ряда: требуется именно ускоренная конфигурация 23–23. Обозначения с иными числами относятся к другой геометрии зубчатой пары.
• Посадочная геометрия: сравните отверстия, шлицевые или гладкие участки, торцевой профиль, ширину и взаимное положение поверхностей со снятым комплектом.
• Состояние сопряженных деталей: до сборки проверьте валы, подшипники, втулки, муфты, вилки переключения и остальные шестерни. Установка новых деталей рядом с сильно изношенными может не устранить шум и люфт.

Рекомендации по установке

Монтаж выполняется при разобранной коробке передач. Детали и внутреннюю полость картера необходимо очистить от загрязнений и металлических частиц, а посадочные поверхности — осмотреть на предмет задиров и деформации. При сборке соблюдают правильное расположение шестерен, шайб и дистанционных деталей, контролируют свободное вращение валов, полноту зацепления и работу механизма переключения. Осевые зазоры и порядок сборки должны соответствовать ремонтной документации конкретной версии КПП.

После сборки все передачи проверяют сначала без нагрузки: они должны включаться последовательно, без закусывания и неполного зацепления. Во время первых поездок стоит обращать внимание на посторонний шум, нагрев корпуса и стабильность удержания третьей и четвертой ступеней. Комплект VDKI 23–23 подходит для тех случаев, когда при ремонте МТ или Днепр выбран ускоренный вариант сразу для двух верхних передач и совместимость подтверждена по конструкции разобранной коробки.
