Съемник ротора генератора Delta под ключ VDKI

Съемник ротора генератора Delta под ключ VDKI

Специальный резьбовой инструмент предназначен для демонтажа магнита, или ротора генератора, на мототехнике семейства Delta. Он применяется при разборке двигателя для обслуживания генератора, проверки расположенных за ротором деталей и выполнения других ремонтных операций, требующих освобождения конца коленчатого вала. Съемник заменяет попытки стянуть плотно посаженный ротор случайными захватами или рычагами и позволяет прикладывать усилие по его оси.

Конструкция и принцип работы

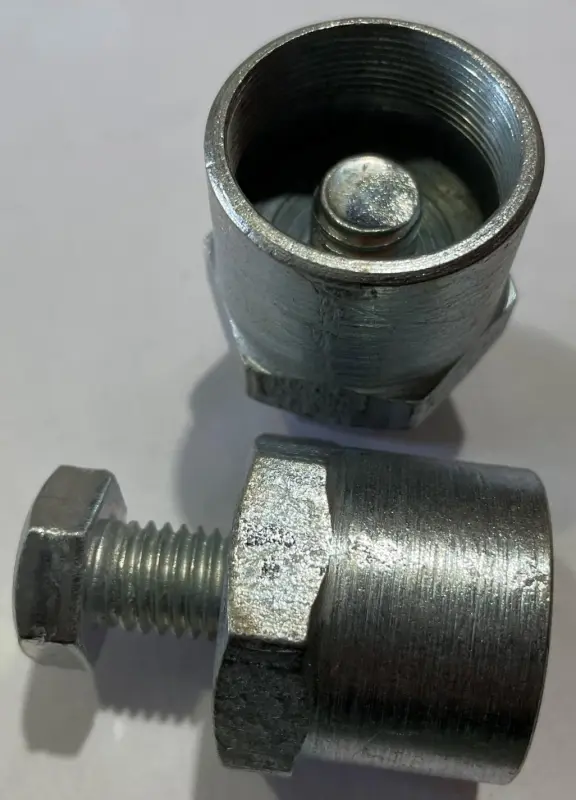

Инструмент состоит из цилиндрического резьбового корпуса и центрального нажимного болта. Внутренняя резьба корпуса соединяется с предусмотренной резьбовой частью ротора, а болт после заворачивания упирается в центр вала. Дальнейшее вращение болта создает осевое усилие: корпус удерживает ротор, а нажимная часть постепенно отделяет его от посадки. Такая схема помогает направить нагрузку вдоль оси и обеспечивает контролируемый демонтаж при правильно подобранной резьбе.

На корпусе выполнены наружные грани под гаечный ключ, центральный болт также имеет шестигранную головку. Корпус можно надежно удерживать во время работы, одновременно вращая нажимной болт другим ключом. Компактная чашеобразная форма рассчитана на установку непосредственно в центральной зоне ротора, поэтому для работы не нужны наружные лапы, охватывающие его края.

Что проверить перед выбором

• Исполнение ротора. Эта версия рассчитана на Delta и имеет корпус с внутренней резьбой. На конкретном двигателе у ротора должна быть соответствующая наружная резьбовая часть для съемника.
• Диаметр и шаг резьбы. Их необходимо сопоставить с демонтируемым ротором. Название Delta само по себе не заменяет проверку, поскольку устройство генератора и посадка съемника могут отличаться в зависимости от двигателя и модификации.
• Состояние резьбовой зоны. Загрязнение, замятые витки и перекос мешают корпусу войти на достаточную глубину. Перед работой сопрягаемые поверхности очищают и проверяют, чтобы инструмент заворачивался ровно.
• Доступ для ключей. Возле ротора должно оставаться место для удержания граней корпуса и вращения центрального болта. Конкретные размеры ключей подбирают по фактическим шестигранникам инструмента.

Порядок применения

После получения доступа к генератору и снятия штатного крепежа ротора нажимной болт предварительно отводят назад. Корпус съемника сначала наворачивают вручную, без перекоса и принудительного затягивания несовпадающей резьбы. Полное и ровное зацепление витков важно для распределения нагрузки. Затем корпус удерживают ключом за наружные грани, а центральный болт плавно заворачивают до упора в центр вала и продолжают вращать, пока ротор не освободится от посадки.

При установке нельзя начинать выпрессовку, если корпус держится только на нескольких витках или идет с заметным сопротивлением уже в начале. Такое поведение указывает на загрязнение, повреждение либо несовпадение параметров резьбы. Усилие прикладывают ключами к предназначенным для этого граням, сохраняя соосность корпуса, болта и вала. После снятия ротора инструмент выворачивают, очищают резьбу и хранят с нажимным болтом, свободно установленным в корпусе.

Съемник VDKI подходит для мастерской и самостоятельного обслуживания Delta, когда требуется аккуратно разделить резьбовой съемник, ротор и вал без захвата наружной поверхности магнита. Перед заказом достаточно определить исполнение ротора и точно сопоставить диаметр, шаг и направление его резьбы с корпусом инструмента.
