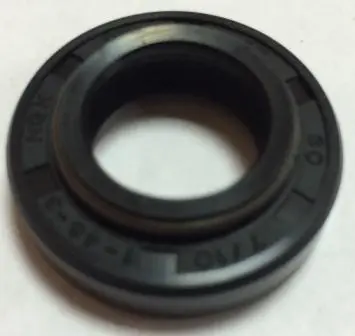

Сальник коленвала ИЖ со стороны генератора (1-48-3)

Сальник коленвала ИЖ со стороны генератора (1-48-3)

Кольцевая уплотнительная деталь предназначена для правой стороны коленчатого вала, расположенной в зоне генератора мотоциклов ИЖ. Она работает в паре «вращающийся вал — неподвижное посадочное отверстие»: внутренняя кромка охватывает вал, а наружная поверхность удерживается в корпусе. Сальник отделяет кривошипную камеру от полости генератора и препятствует поступлению воздуха через место выхода правой полуоси коленвала. Исправное уплотнение необходимо для герметичной работы двухтактного двигателя.

Назначение и место установки

Деталь ставится не вместо плоской прокладки, а непосредственно в посадочное отверстие вокруг вращающегося вала. Обозначение 1-48-3 относится к правому сальнику коленвала со стороны генератора. В разных двигателях ИЖ применяются внешне похожие уплотнения, поэтому принадлежность к марке мотоцикла сама по себе недостаточна: позиция должна совпасть по месту установки, размерам посадки и профилю.

При потере эластичности, износе или повреждении рабочей кромки герметичность кривошипной камеры может нарушиться. Возможные проявления — подсос воздуха со стороны генератора, нестабильные обороты, затрудненная регулировка двигателя или следы маслянистой смеси в зоне уплотнения. Эти признаки требуют проверки всего сопряжения: сходные симптомы бывают при дефектах прокладок, соединений картера и других уплотнений.

Как проверить совместимость

Перед заказом определите точную модель и модификацию двигателя, а также убедитесь, что снимаемая деталь находится справа на коленвале, под генератором. Затем сопоставьте обозначение 1-48-3 и основные посадочные параметры. Для надежного подбора проверьте:

• диаметр рабочей дорожки правой полуоси коленвала;
• диаметр отверстия, в которое запрессовывается наружная часть сальника;
• общую высоту детали и допустимую глубину установки;
• форму уплотняющей кромки, количество кромок и расположение буртов;
• состояние вала и посадочного отверстия после снятия старой детали.

Изношенный сальник может быть растянут или деформирован при демонтаже, поэтому размеры лучше сверять не только по нему, но и по очищенным посадочным поверхностям. Если двигатель ранее ремонтировали или меняли крышку, коленвал либо генераторный узел, особенно важно проверить фактическую конфигурацию. Похожий наружный диаметр не компенсирует неподходящий внутренний диаметр или высоту корпуса.

Установка при ремонте

Старый сальник снимают аккуратно, не оставляя царапин на валу и в отверстии корпуса. Перед монтажом удаляют загрязнения и остатки прежнего уплотнения, проверяют рабочую дорожку вала на борозду, коррозию и задиры. Глубокая выработка способна сохранить подсос даже с новой деталью, поэтому состояние поверхности оценивают до сборки.

Рабочую кромку и вал слегка смазывают подходящим для этого двигателя смазочным материалом. Резьбу, пазы и острые переходы, через которые проходит кромка, закрывают гладкой монтажной втулкой. Сальник запрессовывают ровно, оправкой по наружной части, не прикладывая усилие к внутренней кромке. После посадки проверяют перпендикулярность валу, глубину, направление установки и отсутствие завернутого края. Снятую деталь повторно не ставят: демонтаж повреждает посадочную поверхность и кромку.

Сальник ИЖ 1-48-3 подходит для ремонта только тех двигателей, где предусмотрена эта позиция на генераторной стороне коленвала. Точная сверка посадки перед разборкой помогает избежать повторного демонтажа генератора и сразу восстановить герметичность кривошипной камеры.
