Деталь предназначена для механизма переключения передач мотоциклов Минск версии 12V. Она участвует в выборе положения шестерён внутри коробки: принимает движение от вала ножной педали, поворачивает профилированный диск и через вилки перемещает подвижные шестерни. Исправная кулиса помогает механизму последовательно переходить между передачами и удерживать выбранное положение.

Назначение и принцип работы

В штатном механизме подпружиненные собачки вала переключения захватывают выступы диска и поворачивают его на заданный угол. Шипы вилок входят в направляющие пазы диска, поэтому его поворот преобразуется в перемещение вилок и связанных с ними шестерён. Положение диска фиксируется подпружиненным шариком, который входит в соответствующие углубления. Конструкция также предусматривает контакт нейтрального положения.

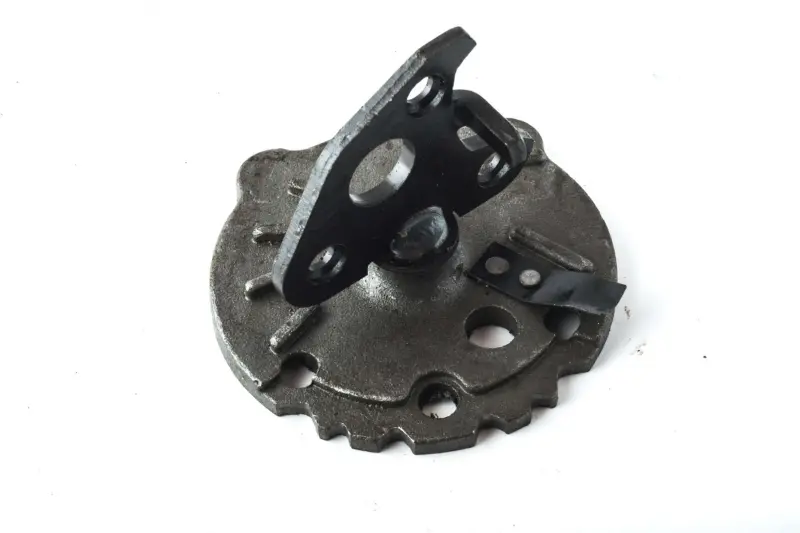

Кулиса выполнена как механизм на основании. В конструкции присутствуют круглый профилированный диск, центральная ось, опорная пластина с крепёжными отверстиями, ограничители и подпружиненные детали привода. Основание устанавливается внутри картера коробки и крепится тремя винтами. Такая компоновка требует точного положения диска, вилок и фиксатора при сборке.

Что сравнить перед покупкой

• Модификацию мотоцикла: эта кулиса рассчитана на исполнение Минск 12V. Для Минск 6V в продаже существуют отдельные варианты, поэтому одного названия марки недостаточно.
• Конфигурацию основания: сравните форму пластины, расположение трёх точек крепления и положение центральной оси со снятой деталью.
• Профиль диска: должны совпадать наружные выступы, направляющие участки для вилок, ограничители поворота и положение контакта нейтрали.
• Сопряжённые детали: осмотрите вилки, вал с собачками, возвратную пружину, фиксатор и крепёж основания. Замена одной кулисы не устранит неисправность, вызванную износом соседних деталей.
• Состояние картера: точки крепления, резьба и посадка оси должны быть без повреждений, мешающих правильной установке механизма.

Обозначение 12V используется как признак совместимой модификации мотоцикла. Кулиса является механической деталью, поэтому при выборе важны исполнение коробки, геометрия основания и взаимное расположение сопрягаемых частей.

Когда проверяют кулису

Диагностика механизма нужна, если педаль свободно перемещается без характерной фиксации, передачи включаются нечётко или только после нескольких попыток, выбранное положение не удерживается либо поиск нейтрали стал затруднённым. Такие признаки могут быть связаны не только с диском: проверяют подвижность собачек, состояние их пружин, затяжку основания, фиксатор, вилки, осевой люфт валов и работу сцепления. Решение о замене принимают после разборки и осмотра всего механизма переключения.

Установка и контроль после сборки

Монтаж выполняется при открытой коробке передач. Для штатной схемы Минск основание с диском устанавливают в левую половину картера, совмещают фиксатор с исходным положением и закрепляют тремя винтами. При последующей сборке шипы обеих вилок должны войти в пазы диска без перекоса. Перед закрытием картера проверяют перемещение механизма по всем положениям, возврат вала, работу фиксатора и свободный ход вилок. Крепёж основания должен быть надёжно зафиксирован согласно руководству по ремонту конкретной модификации.

Кулиса Минск 12V подходит для восстановления штатного ножного переключения при износе или повреждении прежнего механизма. Точная сверка версии коробки и геометрии снятой детали помогает избежать установки похожей кулисы от другой модификации.
