Шестерня привода спидометра Минск

Шестерня привода спидометра для мотоцикла Минск

Кольцевая шестерня предназначена для механического привода спидометра на мотоциклах семейства Минск. Она устанавливается на ступице переднего колеса и взаимодействует с червяком, расположенным в тормозном щите. При вращении колеса эта пара приводит трос, который передает вращение к прибору. Деталь относится именно к приводу указателя скорости и не является шестерней коробки передач.

Назначение и устройство привода

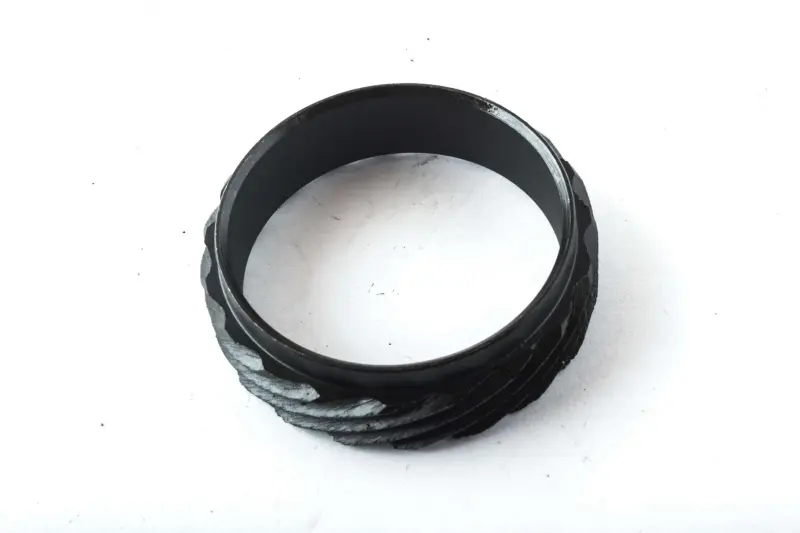

Шестерня имеет кольцевую форму, гладкую внутреннюю посадочную поверхность и наружные косые зубья. Такая геометрия рассчитана на зацепление с червяком спидометра. Вместе эти детали меняют направление вращения и обеспечивают работу гибкого вала. Если зубья нормально входят в зацепление, вращение переднего колеса последовательно передается от ступицы к червяку, затем к тросу и механизму спидометра.

Карточка относится к отдельной кольцевой шестерне. Червяк, трос и сам прибор являются другими частями привода. Это особенно важно при диагностике: отсутствие показаний не всегда означает неисправность одной шестерни. Причина также может находиться в ответном червяке, наконечниках троса или механизме прибора. Перед заменой осмотрите всю линию передачи вращения, чтобы ремонт устранил источник неполадки.

Проверка шестерни нужна, если стрелка перестала реагировать на движение, показания стали прерывистыми либо в зоне переднего колеса появился посторонний звук. Оцените состояние зубьев по всей окружности, отсутствие сколов и замятых участков, плотность посадки на ступице и равномерность контакта с червяком. При заметной выработке одной детали пары обязательно проверьте вторую: поврежденный червяк способен быстро испортить новую шестерню.

Как подобрать шестерню

Название Минск определяет семейство техники, но не заменяет проверку конкретной модификации и конструкции колеса. Для точного подбора сопоставьте новую деталь со снятой шестерней и посадочным местом:

• сравните наружный и внутренний диаметры, общую ширину кольца и глубину посадки;
• проверьте количество, шаг, наклон и направление зубьев;
• сопоставьте форму внутренней поверхности и способ фиксации на ступице;
• убедитесь, что профиль зубьев соответствует установленному червяку;
• уточните модель и год выпуска мотоцикла, если колесо или тормозной щит ранее заменялись.

Подбирать деталь только по общему названию мотоцикла нежелательно: у техники разных лет или после ремонта может стоять другое колесо. Надежнее ориентироваться на геометрию снятой шестерни, устройство ступицы и ответную часть привода. Точные размеры, число зубьев и перечень модификаций в карточке не заявлены, поэтому эти параметры следует определить до установки.

Установка и проверка

Для замены снимают переднее колесо и получают доступ к ступице. Посадочную поверхность очищают, а новую шестерню устанавливают без перекоса. По ремонтной документации шестерня должна располагаться заподлицо с торцом ступицы. Запрессовку выполняют равномерно; при использовании легких ударов усилие передают через деревянный брусок, не воздействуя непосредственно на зубья.

• до сборки удалите загрязнения с посадочного места и деталей привода;
• не устанавливайте шестерню с перекосом или на поврежденную поверхность ступицы;
• проверьте свободное вращение червяка и равномерность зацепления по кругу;
• после сборки прокрутите колесо и убедитесь, что движение передается на трос без заеданий.

Если привод обслуживается после длительной эксплуатации, одновременно проверьте состояние троса, его наконечников и посадки червяка в тормозном щите. Чистое зацепление, правильное положение шестерни и исправность остальных деталей помогают восстановить стабильную передачу вращения к спидометру и избежать повторной разборки переднего колеса.
