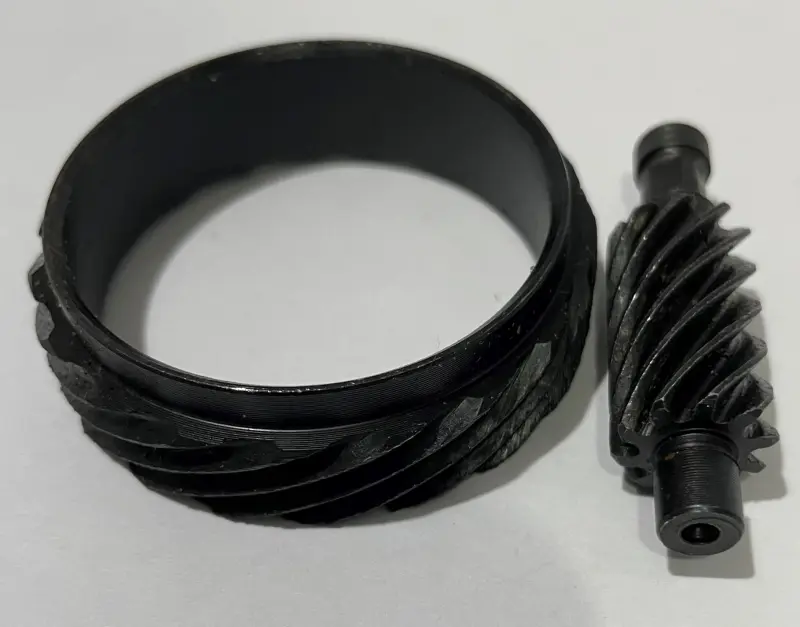

Комплект привода спидометра МИНСК: шестерня и червяк

Комплект привода спидометра МИНСК

Комплект предназначен для ремонта механического привода спидометра мотоцикла МИНСК. В него входят две сопряженные детали — кольцевая шестерня и червяк. Они образуют червячную пару, которая принимает вращение от переднего колеса и передает его к тросу спидометра. Исправное зацепление этих деталей необходимо, чтобы движение от колеса без пропусков поступало к указателю скорости.

Назначение и устройство

Кольцевая шестерня располагается в приводе переднего колеса и взаимодействует со спиральными зубьями червяка. При движении мотоцикла вращение колеса приводит в действие эту пару, после чего вал червяка вращает подключенный трос. Сам комплект не заменяет трос и прибор на руле: все компоненты механического привода работают последовательно, поэтому при поиске неисправности следует оценивать состояние всей системы.

Замена обеих сопряженных деталей особенно уместна, если зубья старой пары изношены неравномерно, имеют сколы, замятые кромки или плохо входят в зацепление. Установка новой шестерни вместе с новым червяком исключает совместную работу свежей детали с заметно изношенной ответной частью. Перед ремонтом необходимо убедиться, что причиной отказа не стали оборванный или заклинивший трос, повреждение его наконечников либо неисправность самого спидометра.

Когда требуется проверка привода

Осмотр шестерни и червяка проводят, если стрелка спидометра перестала реагировать на движение, показания появляются с перерывами или трос не вращается при исправном приборе. Дополнительными основаниями для разборки служат обнаруженные при обслуживании повреждения зубьев, чрезмерный люфт сопряжения и следы перекоса деталей. Такие признаки нельзя оценивать отдельно от посадочных мест: даже новая пара должна располагаться соосно и свободно вращаться без заеданий.

• Комплектность: кольцевая шестерня и червяк для совместной установки.
• Назначение: передача вращения от переднего колеса к механическому тросу спидометра.
• Применение: ремонт привода спидометра мотоцикла МИНСК.
• Тип передачи: червячное зацепление двух сопряженных деталей.

Как правильно подобрать комплект

Общее указание на мотоцикл МИНСК не заменяет сверку с демонтированными деталями: в семействе техники могут встречаться разные исполнения колес, ступиц и приводов. До покупки сравните наружный и внутренний диаметры кольцевой шестерни, ее ширину, расположение и направление зубьев. Для червяка сопоставьте общую длину, диаметры участков вала, форму торцов, положение буртиков, направление спирали и исполнение места подключения троса.

Особенно важна геометрия зацепления. Детали с похожими габаритами, но другим шагом, количеством или направлением зубьев не образуют правильную пару. Если старый привод собран из компонентов разных исполнений либо сильно разрушен, ориентируйтесь также на конструкцию ступицы, посадочные поверхности и параметры исправной штатной детали для конкретной модификации мотоцикла.

Рекомендации по установке

Перед сборкой очистите посадочные места от загрязнений и остатков старой смазки, проверьте отсутствие задиров, деформации и выраженного люфта. Осмотрите трос: он должен вращаться без закусывания, а его наконечники — уверенно соединяться с червяком и спидометром. Смазочный материал и его количество выбирайте по руководству по обслуживанию конкретной модели МИНСК.

После установки проверните переднее колесо вручную и убедитесь, что пара работает плавно, без подклинивания и ненормального сопротивления. Не следует компенсировать несовпадение деталей усилием при сборке: перекос или чрезмерное прижатие ускоряют повреждение зубьев. Перед поездкой проверьте работу указателя скорости на безопасном участке. Такой порядок помогает одновременно оценить шестерню, червяк, трос и прибор, не оставляя незамеченной вторую причину неисправности.
