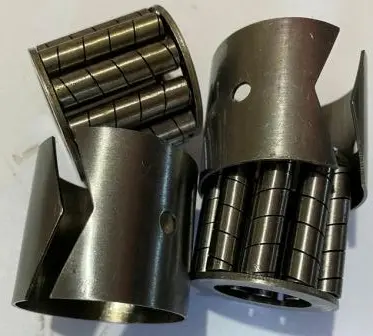

Подшипник маятника МТ/Урал VDKI

Подшипник маятника МТ/Урал VDKI

Роликовый подшипник предназначен для опоры маятника задней подвески мотоциклов МТ и Урал. В этом соединении маятник поворачивается относительно рамы при движении подвески, а подшипник принимает нагрузку и уменьшает трение между сопряженными деталями. Исправная опора помогает маятнику перемещаться без заеданий и избыточного бокового люфта, поэтому деталь востребована при ремонте разбитого или изношенного шарнирного соединения.

Конструкция и назначение

Подшипник VDKI выполнен с несколькими рядами коротких цилиндрических роликов, размещенных внутри металлического корпуса. Такая конструкция обеспечивает качение в месте поворота маятника и распределяет нагрузку между роликами. Роликовая зона открыта, поэтому во время хранения и установки ее необходимо защищать от песка, металлической стружки и другой грязи. Загрязнение, перекос или работа с неподходящей смазкой способны ускорить появление выработки даже у новой детали.

Необходимость ремонта обычно обнаруживается при проверке задней подвески: маятник получает ощутимый поперечный люфт, перемещается рывками, заедает либо из области его крепления доносится стук. Такие признаки не следует связывать только с подшипником. Одновременно проверяют ось, втулки, посадочные поверхности, крепеж и сопряженные детали. Если на них есть задиры, коррозия, деформация или заметная выработка, установка одного нового подшипника может не устранить люфт.

Что проверить при выборе

Обозначение МТ/Урал указывает на применение в маятнике соответствующих отечественных мотоциклов, однако состояние техники после прежних ремонтов может отличаться от заводского исполнения. До заказа и монтажа следует сопоставить новую деталь с демонтированным подшипником и фактическим посадочным местом.

• Место установки: шарнир маятника задней подвески, а не колесо, рулевая колонка или редуктор.
• Посадочная геометрия: наружный диаметр корпуса, внутренний размер под ось или втулку и общая ширина должны соответствовать деталям конкретного мотоцикла.
• Форма корпуса: расположение оболочки, роликов и фиксирующих участков сравнивают со снятой опорой.
• Состояние сопряжений: ось и посадочные поверхности должны позволять установить подшипник без перекоса и чрезмерного зазора.
• Исполнение мотоцикла: при переделанном маятнике, замененной раме или нестандартной оси подбор выполняют по фактическим размерам соединения.

Рекомендации по установке

Перед монтажом узел разбирают, удаляют остатки старой смазки и очищают посадочные поверхности. Новый подшипник осматривают: ролики должны оставаться на своих местах, а корпус не должен иметь вмятин и перекосов. Усилие при запрессовке прикладывают к той части корпуса, которая входит в посадку, не передавая удар через ролики. Подшипник устанавливают ровно, без забивания по краю и повреждения оболочки.

Тип и количество смазки, порядок сборки, регулировку и момент затяжки крепежа выбирают по технической документации конкретной модели МТ или Урал. После сборки маятник проверяют во всем диапазоне его движения до соединения с остальными деталями подвески. Он должен перемещаться плавно, без закусывания, стука и заметного поперечного перемещения. Затем контроль повторяют после окончательной затяжки крепления.

Подшипник маятника VDKI подходит для планового восстановления задней подвески и ремонта соединения с признаками износа. Точный подбор по месту установки и фактическим посадочным параметрам особенно важен для мотоциклов, которые ранее ремонтировались или дорабатывались. Комплексная проверка оси, втулок и посадок помогает получить корректную сборку и не подвергать новый подшипник нагрузке из-за поврежденных соседних деталей.
