Переходник карбюратора PZ27 для Минск и Восход с прокладкой VDKI

Переходник карбюратора PZ27 для мотоциклов Минск и Восход

Переходник предназначен для соединения карбюратора PZ27 с впуском мотоциклов Минск и Восход. Деталь нужна при установке карбюратора с присоединением, которое нельзя закрепить непосредственно на штатном впускном фланце. Она формирует промежуточное крепление между двигателем и карбюратором, сохраняет открытым проход для топливовоздушной смеси и помогает получить плотный стык без подсоса воздуха.

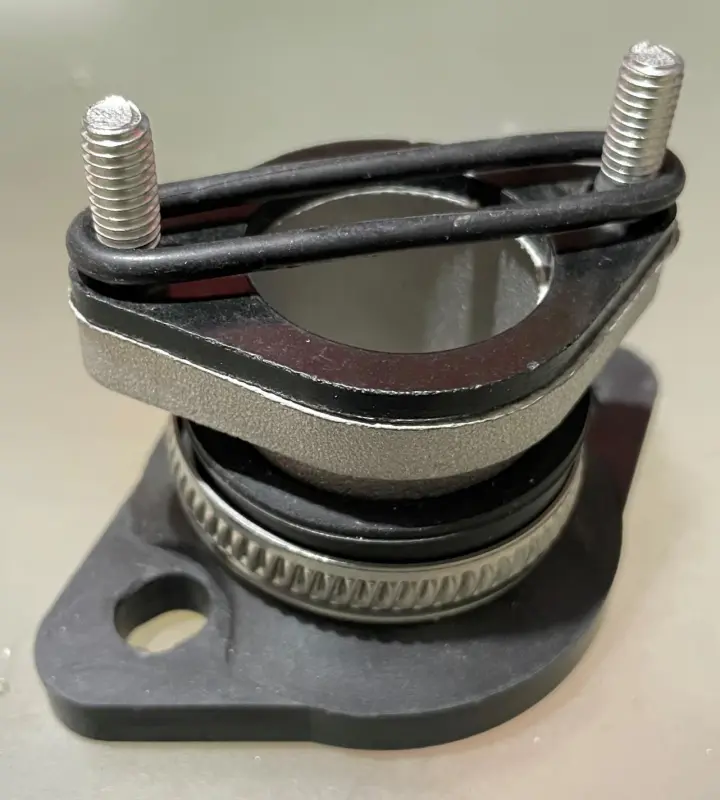

Конструкция объединяет плоский фланец с круглым проходным отверстием и эластичную присоединительную часть под корпус карбюратора. Карбюратор фиксируется червячным хомутом, поэтому соединение можно равномерно обжать после установки. На противоположной стороне предусмотрены две резьбовые шпильки для крепления ответной детали. Прокладка служит для уплотнения плоскости фланца. Такая схема позволяет состыковать PZ27 с впуском указанных мотоциклов и разнести два разных типа крепления: фланцевое со стороны двигателя и зажимное со стороны карбюратора.

Что проверить перед выбором

Обозначение PZ27 указывает на семейство карбюратора, однако для правильного подбора одной надписи модели недостаточно. На мотоциклах Минск и Восход встречаются различия по модификации двигателя, установленному впуску и ранее выполненным переделкам. Сравните переходник со снятой деталью и фактическим местом монтажа.

• Крепление к двигателю: должны совпадать расположение отверстий, межосевое расстояние и форма прилегающей плоскости.
• Посадка карбюратора: наружный размер его присоединительной части должен соответствовать внутренней посадке эластичного патрубка.
• Проходное отверстие: канал переходника не должен создавать ступеньку, перекос или частичное перекрытие впуска.
• Монтажное пространство: проверьте положение карбюратора относительно рамы, цилиндра, троса газа, топливного шланга и воздушного фильтра.
• Состояние сопрягаемых поверхностей: фланец на двигателе должен быть чистым, ровным и без остатков прежнего уплотнения.

Установка и контроль соединения

Перед монтажом очистите привалочную поверхность, не оставляя на ней старую прокладку и твердые загрязнения. Новую прокладку расположите без смещения относительно проходного канала и крепежных отверстий. Фланец притягивайте равномерно, поочередно затягивая крепеж с обеих сторон: перекос способен нарушить прилегание и деформировать уплотнение. Точное усилие затяжки выбирают по документации конкретного двигателя и применяемого крепежа.

Карбюратор вставляют в эластичную часть без бокового натяга, после чего хомут затягивают до надежной фиксации. Хомут не должен попадать на край патрубка или стягивать его с перекосом. Одновременно убедитесь, что корпус карбюратора не упирается в соседние детали, трос движется свободно, а шланг подачи топлива не перегнут. После сборки соединение проверяют на неподвижность и отсутствие подсоса воздуха.

Когда переходник требует внимания

Причиной замены становятся трещины и потеря упругости эластичной части, повреждение прокладки, деформация фланца, ослабление хомута либо повреждение резьбы крепления. Негерметичный стык во впуске может сопровождаться затрудненным запуском, нестабильным холостым ходом и изменением реакции двигателя на газ. Перед регулировкой карбюратора сначала исключают утечку воздуха в месте его присоединения: настройка не устраняет механическую неплотность.

Переходник VDKI выбирают для установки PZ27 на подходящий впуск мотоцикла Минск или Восход. Перед заказом сопоставьте геометрию крепления и посадку карбюратора, а при монтаже уделите внимание чистоте плоскостей, положению прокладки и равномерному обжиму. Это обеспечивает корректное положение карбюратора и плотное соединение впускного тракта.
