Пружина механизма переключения передач МТ, Урал, К-750 VDKI

Пружина механизма переключения передач МТ, Урал, К-750 VDKI

Пружина предназначена для обслуживания механизма переключения передач на мотоциклах семейств МТ, Урал и К-750. Она работает в коробке передач совместно с деталями селектора и создает возвратное усилие после воздействия на рычаг. Исправная пружина помогает механизму возвращаться в исходное положение и подготавливаться к следующему переключению.

Назначение и конструкция

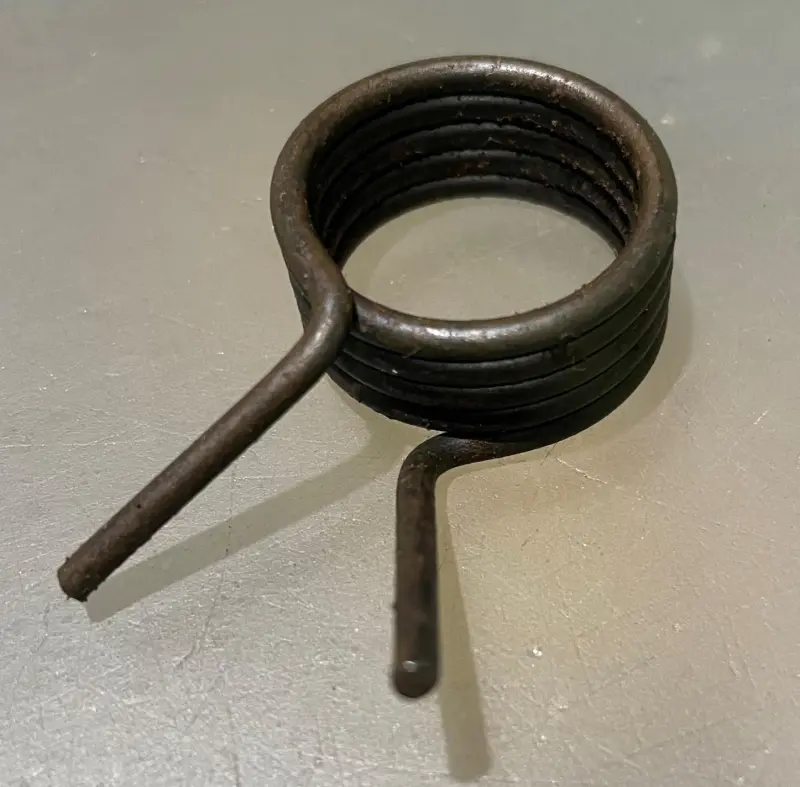

Деталь выполнена в виде многовитковой пружины кручения с двумя рабочими концами. Центральная витая часть устанавливается на предусмотренную опору механизма, а концы взаимодействуют с сопряженными деталями. При перемещении рычага пружина закручивается, накапливает усилие и затем возвращает селектор. Такая геометрия принципиально отличается от пружин растяжения и сжатия, поэтому подбирать деталь следует не только по названию мотоцикла.

Пружину заменяют при поломке одного из концов, заметной деформации витков, потере возвратного усилия или нарушении работы рычага переключения. Признаками неисправности могут быть отсутствие нормального возврата педали, нечеткое повторное переключение и необходимость вручную возвращать рычаг. Эти симптомы также встречаются при износе других деталей механизма, поэтому перед ремонтом следует проверить вал, рычаги, упоры, фиксаторы и посадочные места.

Что проверить при подборе

• Тип коробки передач. Обозначения МТ, Урал и К-750 задают область применения, однако внутренние детали коробок разных выпусков и модификаций могут различаться.
• Форму витой части. Сопоставьте внутренний и наружный диаметры, ширину пакета витков и толщину проволоки со снятой пружиной.
• Количество и направление витков. От этих признаков зависят посадка детали и направление создаваемого усилия.
• Положение рабочих концов. Сравните их длину, углы выхода из витой части, направление изгиба и точки контакта с механизмом.
• Состояние сопряженных деталей. Опора, упоры и места контакта не должны иметь повреждений, способных мешать свободному перемещению или быстро деформировать новую пружину.

Наиболее надежный способ выбора — сопоставить новую деталь со снятой пружиной по всей геометрии. Одного совпадения модели мотоцикла недостаточно, если коробка ранее заменялась, ремонтировалась или собрана из деталей другой модификации.

Замена и установка

Для замены требуется получить доступ к механизму переключения коробки передач и снять поврежденную пружину, сохранив расположение остальных деталей. Перед сборкой очистите посадочную область и убедитесь, что витая часть свободно размещается на своей опоре, а оба конца входят в предусмотренные точки контакта. Пружину устанавливают с тем же направлением закручивания и предварительного натяга, которое предусмотрено конструкцией конкретной коробки.

После установки проверьте перемещение рычага вручную: он должен двигаться без закусывания и возвращаться в исходное положение. До окончательной сборки полезно последовательно проверить работу механизма в доступных положениях, не прикладывая чрезмерного усилия. Если возврата нет или пружина смещается с опоры, необходимо повторно проверить ориентацию концов и соответствие геометрии.

Пружина VDKI подходит для планового ремонта и восстановления механизма переключения передач мотоциклов МТ, Урал и К-750 при точном совпадении исполнения коробки. Внимательное сравнение со старой деталью позволяет избежать ошибки между внешне похожими пружинами и вернуть рычагу правильное возвратное действие.
